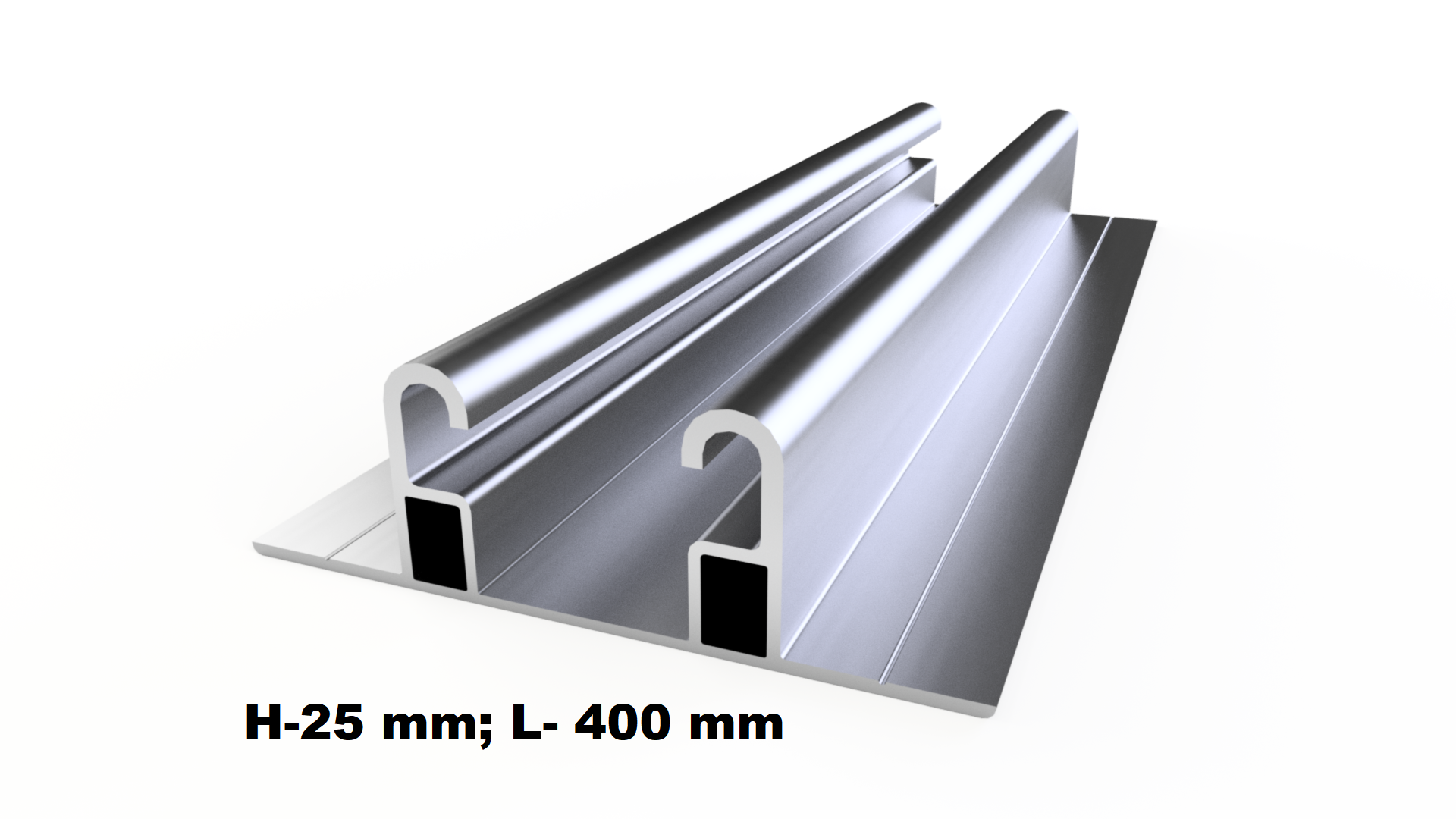

Блок алюмінієвий 400 мм

для безпрофільної системи кріплення Н=25 мм

Блок алюмінієвий 400 мм для безпрофільної системи Н=25 мм використовується у конструкціях кріплення сонячних панелей як основа окремого монтажного вузла.

Безпрофільна система будується на локальних точках кріплення. Замість суцільного профілю під усім рядом фотомодулів у передбачених конструкцією місцях встановлюються окремі алюмінієві блоки.

Разом із відповідними притисками та метизами блок забезпечує формування монтажного вузла для фіксації рамки фотомодуля.

Цей варіант має довжину 400 мм і висоту Н=25 мм.

Технічні характеристики

Для чого потрібен блок 400 мм H25

Основне призначення блока — створення локальної монтажної основи для фотомодуля.

Залежно від схеми системи блок може входити до вузлів:

• на краю ряду сонячних панелей;
• між сусідніми фотомодулями;
• з крайніми притисками;
• з міжпанельними притисками;
• з відповідними метизами;
• у складі безпрофільної конструкції СЕС.

Кількість та розташування блоків визначаються конструкцією системи, а не лише кількістю сонячних панелей.

Що означає Н=25 мм

Позначення Н=25 мм означає висоту самого алюмінієвого блока.

Воно не визначає висоту рамки фотомодуля. При підборі компонентів потрібно враховувати геометрію всього монтажного вузла:

• блока;
• рамки сонячної панелі;
• притиску;
• метизів;
• монтажної основи.

Тому H25 — це насамперед типорозмір монтажного блока.

Порівняння блоків 400 мм: H25, H50 та H80

При однаковій довжині 400 мм блоки можуть мати різну висоту:

Різниця:

• між H25 і H50 — 25 мм;
• між H25 і H80 — 55 мм.

Однакова довжина не означає взаємозамінність. H25, H50 та H80 створюють різну геометрію монтажного вузла.

Лінійка блоків H25

Серія Н=25 мм представлена кількома варіантами довжини:

Таким чином, доступний діапазон довжин від 200 до 400 мм при однаковій висоті Н=25 мм.

Потрібний варіант підбирається відповідно до монтажної схеми конкретної системи.

Як працює безпрофільне кріплення

У традиційних профільних конструкціях сонячні панелі встановлюються на довгі монтажні профілі.

У безпрофільній системі окремі блоки створюють монтажні точки тільки у необхідних місцях.

Спрощено вузол можна представити так:

монтажна основа → блок H25 → притиск → рамка фотомодуля

У такій конструкції Блок алюмінієвий 400 мм формує основу, а відповідний притиск фіксує рамку сонячної панелі.

Монтаж на краю ряду

У крайніх точках масиву блок може працювати разом із відповідним крайнім притиском.

Функції компонентів у такому вузлі:

• блок — формує монтажну основу;
• притиск — фіксує край рамки фотомодуля;
• метизи — забезпечують механічне з’єднання елементів.

Сумісність усіх компонентів потрібно перевірити відповідно до конструкції системи.

Монтаж між фотомодулями

У відповідних вузлах між двома сусідніми панелями блок може використовуватися з міжпанельним притиском.

Притиск встановлюється між рамками фотомодулів та забезпечує їх механічну фіксацію.

Важливо, щоб притиск працював із рамкою фотомодуля, а не зі склом панелі.

Де використовується блок H25

Блок алюмінієвий 400 мм може використовуватися у відповідних конструкціях:

• домашніх сонячних електростанцій;
• комерційних СЕС;
• дахових масивів сонячних панелей;
• безпрофільних систем кріплення;
• нових монтажних конструкцій;
• при розширенні сумісних існуючих систем.

Конкретний тип покрівлі або монтажної основи повинен відповідати конструкції системи кріплення.

Особливості типорозміру H25

H25 має меншу висоту порівняно з блоками H50 та H80.

Водночас це не означає, що H25 є універсально кращим рішенням. Типорозмір потрібно підбирати відповідно до необхідної геометрії конструкції.

Враховують:

• висоту монтажної точки;
• довжину блока;
• положення блока у системі;
• тип притиску;
• геометрію рамки фотомодуля;
• монтажну основу.

Переваги безпрофільного принципу

Використання окремих алюмінієвих блоків дозволяє формувати монтажні точки локально, без суцільного довгого профілю там, де це передбачено конструкцією.

Практичні особливості:

• компактні монтажні компоненти;
• менша кількість довгомірних деталей;
• зручніше транспортування;
• модульний принцип комплектування;
• локальне формування точок кріплення;
• вибір блока потрібної довжини;
• декілька варіантів висоти монтажних блоків.

Сумісні компоненти

Залежно від конструкції системи разом із блоком можуть використовуватися:

• крайні притиски;
• міжпанельні притиски;
• болти;
• гайки;
• шайби;
• елементи герметизації;
• монтажні блоки інших типорозмірів;
• інші компоненти системи кріплення.

Точна комплектація визначається конструкцією монтажного вузла.

Як підібрати блок 400 мм H25

Перед замовленням рекомендується перевірити:

1. Довжину — 400 мм.
2. Висоту — Н=25 мм.
3. Тип монтажної системи.
4. Положення блока у монтажній схемі.
5. Геометрію рамки фотомодуля.
6. Тип крайнього або міжпанельного притиску.
7. Сумісність метизів.
8. Тип монтажної основи.
9. Необхідну кількість блоків.
10. Виконання поверхні, якщо цей параметр важливий для конкретної комплектації.

Монтаж блока H25

Загальна послідовність встановлення:

1. Виконати розмітку сонячних панелей.
2. Визначити точки розташування блоків.
3. Підготувати монтажну основу.
4. Встановити блоки H25 відповідно до схеми.
5. Виконати передбачене конструкцією механічне кріплення.
6. Встановити фотомодулі.
7. Розмістити відповідні притиски.
8. Встановити метизи.
9. Вирівняти сонячні панелі.
10. Виконати остаточну фіксацію.
11. Перевірити готові монтажні вузли.

Якщо кріплення проходить через покрівлю, необхідно застосувати передбачене системою рішення для герметизації.

Перевірка після монтажу

Після встановлення рекомендується перевірити:

• положення блоків відповідно до монтажної схеми;
• правильність вибору H25;
• надійність механічної фіксації;
• відсутність перекосів;
• положення фотомодулів;
• правильність встановлення притисків;
• контакт притисків із рамками панелей;
• встановлення метизів;
• вирівнювання сусідніх фотомодулів;
• стабільність монтажних вузлів.

Рекомендації та обмеження

Не рекомендується:

• замінювати H25 на H50 або H80 без перевірки конструкції;
• замінювати блок 400 мм іншим за довжиною типорозміром без перевірки схеми;
• використовувати несумісні притиски;
• самостійно змінювати геометрію блока;
• визначати допустиме навантаження лише за розмірами виробу;
• визначати кількість блоків тільки за кількістю фотомодулів;
• використовувати компонент поза передбаченою системою без перевірки сумісності.

Основні особливості блока 400 мм H25

• довжина — 400 мм;
• висота — Н=25 мм;
• матеріал — алюміній;
• використовується у безпрофільних системах;
• формує локальну монтажну точку;
• працює з відповідними притисками та метизами;
• входить до серії блоків H25;
• застосовується у конструкціях кріплення фотомодулів.

Назва польською

Aluminiowy blok 400 mm do systemu bezprofilowego H=25 mm

Короткий опис:
Aluminiowy blok o długości 400 mm i wysokości H=25 mm przeznaczony do bezprofilowych systemów montażowych paneli fotowoltaicznych.

Назва німецькою

Aluminiumblock 400 mm für profilloses Montagesystem H=25 mm

Короткий опис:
Aluminiumblock mit 400 mm Länge und H=25 mm Höhe für profilfreie Montagesysteme do mocowania modułów fotowoltaicznych.

У комплект до цього блоку може бути додано:

– притиск крайній;

– притиск міжпанельний;

– болт INBUS M8 A2 – 1 шт.;
– гайка профільна М8 з фіксатором – 1 шт.;
– стрічка бутилкаучукова;
– заклепка відривна – 2 шт.;
– гвинт самосверлящий – 2 шт.
