Притиск крайній H35 (NAN), 40мм

Притиск крайній H35 (NAN), 40мм призначений для формування крайньої точки кріплення сонячної панелі. Він встановлюється із зовнішньої сторони першого або останнього фотомодуля та фіксує його рамку відносно монтажної конструкції.

Виріб виготовлений з неанодованого алюмінію (NAN). Довжина притиску становить 40 мм, типорозмір за висотою — H35.

Крайній притиск використовується разом з іншими компонентами монтажної системи: профілем або блоком, відповідним метизом та рамкою фотомодуля.

Технічні характеристики

Що означає H35 та NAN

У маркуванні товару зазначено дві важливі характеристики.

H35 — типорозмір притиску за висотою. При цьому не варто автоматично вважати, що H35 підходить до будь-якої сонячної панелі з рамкою 35 мм. Необхідно перевіряти геометрію конкретного монтажного вузла.

NAN — виконання з неанодованого алюмінію. Тобто після виготовлення компонент не має додаткового анодованого покриття.

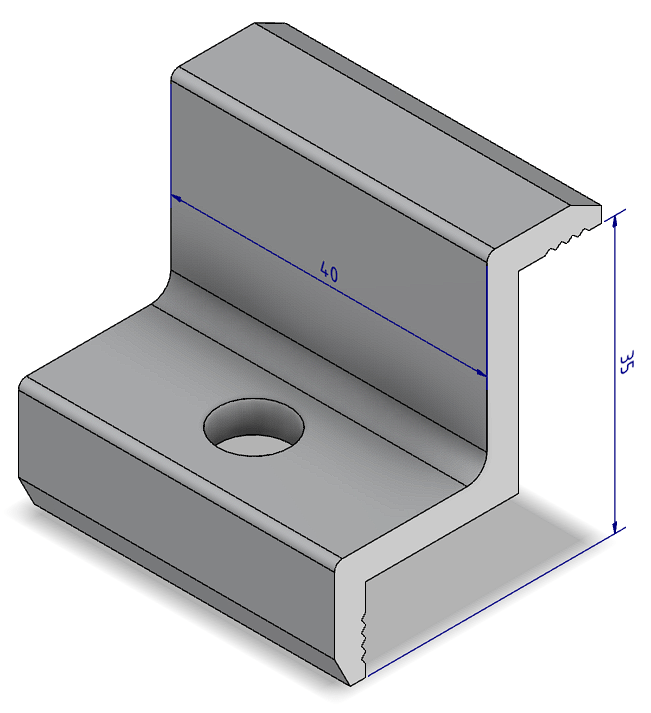

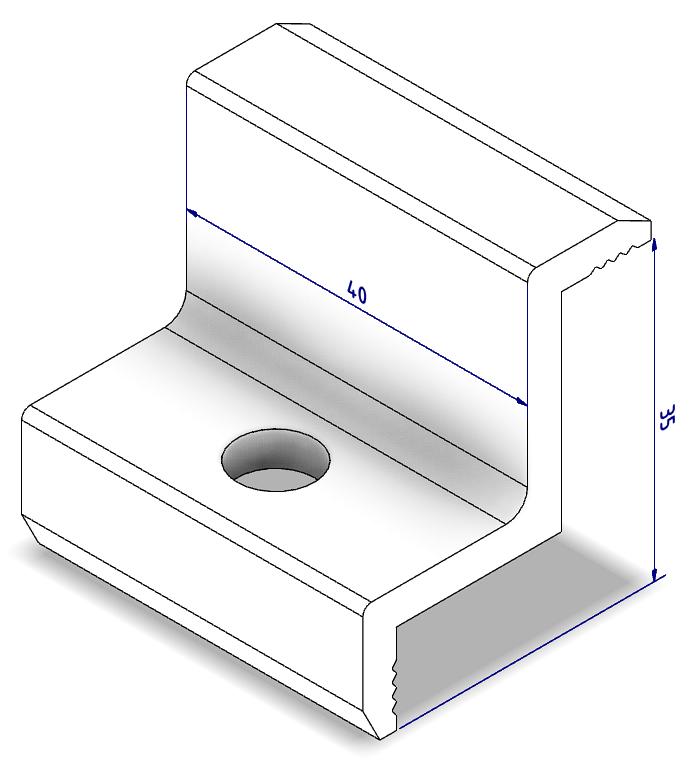

Розміри притиску

Для цього виробу:

• H35 — висота/типорозмір притиску;
• 40 мм — довжина притиску.

Ці параметри характеризують різні розміри виробу та не повинні змішуватися при підборі комплектуючих.

Де встановлюється крайній притиск

Притиск крайній H35 використовується на зовнішніх сторонах монтажного ряду.

Схематично:

крайній притиск → фотомодуль → міжпанельний притиск → фотомодуль → міжпанельний притиск → фотомодуль → крайній притиск

Таким чином, крайні притиски завершують ряд, а міжпанельні формують проміжні точки кріплення.

Крайній та міжпанельний притиск

Через різну геометрію та призначення ці елементи не слід використовувати як взаємозамінні.

NAN та AN — у чому різниця

У лінійці алюмінієвих компонентів можуть використовуватися два позначення поверхні:

Для цього товару використовується виконання NAN.

Анодовані компоненти мають додатково сформований поверхневий оксидний шар. У NAN-версії додаткове анодування відсутнє.

Як працює монтажний вузол

У профільній системі принцип встановлення можна представити так:

монтажний профіль → метиз → крайній притиск H35 → рамка фотомодуля

Притиск встановлюється із зовнішньої сторони панелі та механічно фіксується до монтажної основи.

Його робоча частина повинна правильно взаємодіяти з рамкою фотомодуля без контакту зі склом.

Використання з монтажним профілем

Для профільної системи монтажний вузол може включати:

• монтажний профіль;
• відповідний метиз;
• притиск крайній H35 NAN 40мм;
• рамку фотомодуля.

Тип метизу та конкретний спосіб встановлення залежать від конструкції системи кріплення.

Використання з безпрофільною системою

Якщо конструкція системи передбачає використання такого притиску з монтажним блоком, вузол можна представити так:

алюмінієвий блок → метиз → крайній притиск H35 → рамка фотомодуля

Перед комплектацією необхідно перевірити сумісність конкретного блока, притиску та метизу.

Де використовується

Притиск крайній H35 може застосовуватися у відповідних конструкціях:

• домашніх СЕС;
• комерційних сонячних електростанцій;
• дахових системах кріплення;
• наземних конструкціях;
• профільних системах;
• сумісних безпрофільних системах.

Конкретне застосування визначається проєктом і конструкцією системи кріплення.

Як правильно підібрати притиск

Перед замовленням потрібно перевірити:

1. Тип — крайній.
2. Типорозмір — H35.
3. Довжину — 40 мм.
4. Виконання — NAN.
5. Геометрію рамки фотомодуля.
6. Тип монтажного профілю або блока.
7. Сумісність метизів.
8. Конструкцію монтажного вузла.

Монтаж

Загальний порядок встановлення:

1. Підготувати монтажну конструкцію.
2. Встановити крайній фотомодуль.
3. Розмістити притиск H35 із зовнішнього боку рамки.
4. Встановити відповідний метиз.
5. Перевірити положення притиску.
6. Вирівняти фотомодуль.
7. Виконати механічну фіксацію.
8. Перевірити готовий вузол.

Точний порядок та параметри монтажу залежать від конструкції конкретної системи.

Перевірка після монтажу

Після встановлення рекомендується перевірити:

• правильність положення притиску;
• відповідність H35 геометрії монтажного вузла;
• контакт притиску з рамкою фотомодуля;
• відсутність контакту зі склом;
• правильність встановлення метизу;
• відсутність перекосу;
• стабільність панелі;
• відповідність монтажній схемі.

Основні особливості

• тип — крайній притиск;
• типорозмір — H35;
• довжина — 40 мм;
• матеріал — алюміній;
• виконання — NAN;
• поверхня — неанодована;
• встановлюється на краю ряду фотомодулів;
• призначений для механічної фіксації крайньої панелі;
• використовується у системах кріплення СЕС.

Рекомендації та обмеження

Не рекомендується:

• використовувати крайній притиск замість міжпанельного;
• плутати H35 із довжиною 40 мм;
• автоматично прирівнювати H35 до висоти рамки будь-якого фотомодуля;
• використовувати несумісні метизи;
• допускати контакт притиску зі склом;
• встановлювати виріб без перевірки геометрії вузла;
• визначати допустиме навантаження лише за розмірами притиску.

Назва польською

Aluminiowy zacisk końcowy H35 (NAN), 40 mm

Короткий опис:
Aluminiowy nieanodowany zacisk końcowy H35 o długości 40 mm przeznaczony do mocowania skrajnego modułu fotowoltaicznego w systemach montażowych PV.

Назва німецькою

Aluminium-Endklemme H35 (NAN), 40 mm

Короткий опис:
Nicht eloxierte Aluminium-Endklemme H35 mit 40 mm Länge zur Befestigung äußerer Solarmodule in PV-Montagesystemen.
