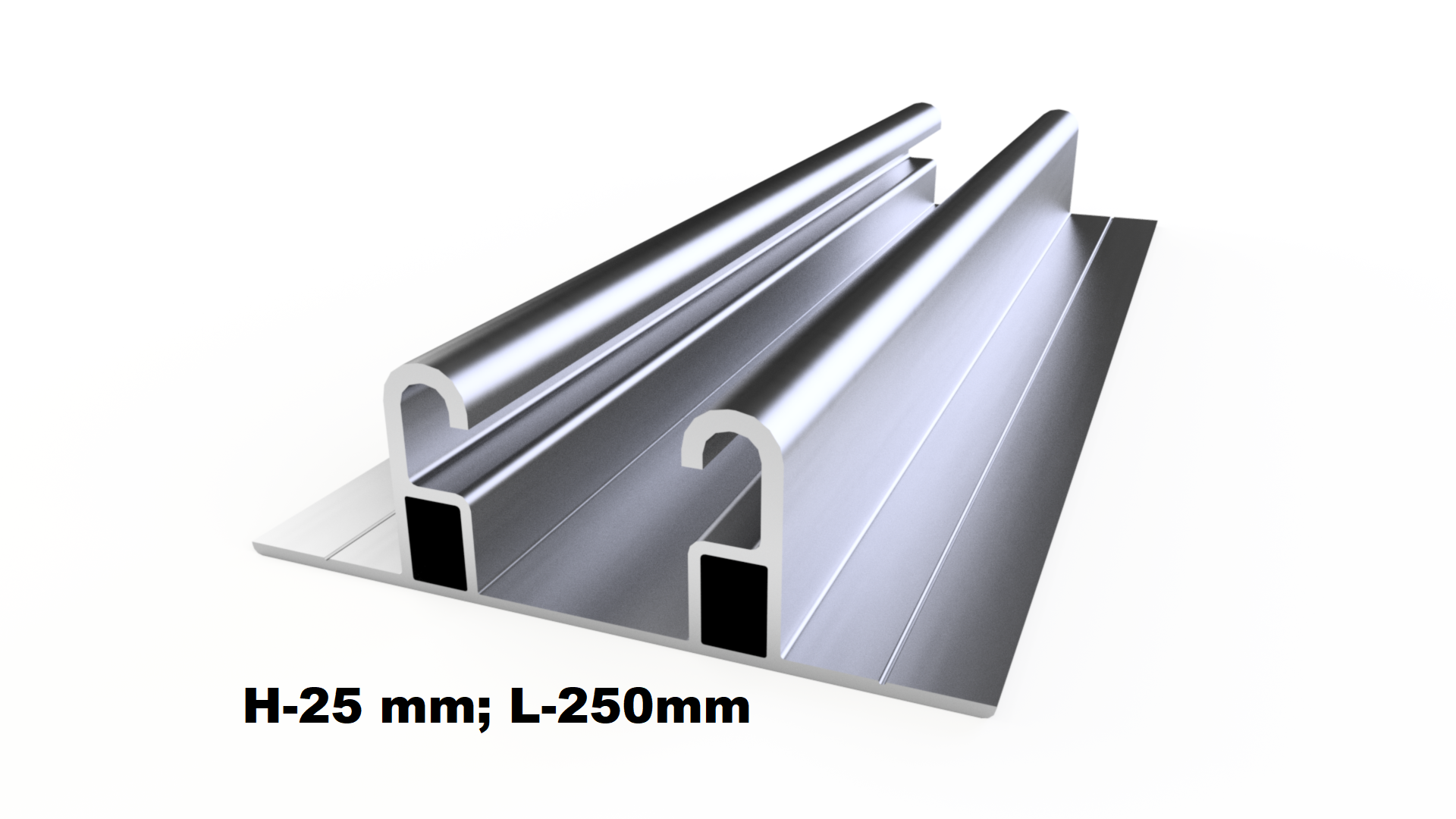

Блок алюмінієвий 250 мм для безпрофільної системи Н=25 мм

Блок алюмінієвий 250 мм для безпрофільної системи Н=25 мм використовується у конструкціях кріплення сонячних панелей як основа окремого монтажного вузла.

Безпрофільний принцип відрізняється від класичної схеми з довгими монтажними профілями. Замість суцільної рейки під рядом фотомодулів використовуються окремі алюмінієві блоки, встановлені у передбачених конструкцією точках.

На таких блоках за допомогою відповідних притисків та метизів формуються вузли фіксації рамки фотомодуля.

Типорозмір цього виробу — 250 × H25 мм.

Основні характеристики

Що означає H25

У маркуванні Н=25 мм зазначена висота самого алюмінієвого блока.

Цей параметр не означає висоту рамки сонячної панелі. Сумісність блока з конкретним фотомодулем визначається конструкцією всього монтажного вузла.

При підборі потрібно враховувати:

• геометрію блока;
• рамку фотомодуля;
• конструкцію притиску;
• використовувані метизи;
• тип монтажної основи;
• схему безпрофільної системи.

Блоки 250 мм: H25, H50 та H80

За однакової довжини 250 мм монтажні блоки можуть мати різну висоту:

Відповідно, блок H25:

• на 25 мм нижчий за H50;
• на 55 мм нижчий за H80.

H25, H50 та H80 мають різну геометрію монтажного вузла, тому не повинні автоматично використовуватися як взаємозамінні компоненти.

Принцип роботи безпрофільної системи

Основна відмінність такої конструкції — відсутність необхідності використовувати суцільний довгий профіль під усім рядом панелей там, де це передбачено системою.

Монтажні точки формуються окремими блоками.

У спрощеному вигляді вузол має таку структуру:

монтажна основа → алюмінієвий блок H25 → притиск → рамка фотомодуля

Блок створює монтажну основу, а притиск забезпечує фіксацію рамки сонячної панелі.

Де використовується блок 250 мм H25

Залежно від конструкції системи блок може застосовуватися:

• у крайніх точках ряду фотомодулів;
• між сусідніми сонячними панелями;
• як локальна монтажна основа;
• у безпрофільних дахових конструкціях;
• у приватних сонячних електростанціях;
• у відповідних конструкціях комерційних СЕС.

Можливість монтажу на конкретному типі покрівлі або іншій основі потрібно визначати відповідно до конструкції всієї системи.

Використання з крайнім притиском

На зовнішньому краї масиву сонячних панелей блок може бути частиною монтажного вузла з крайнім притиском.

У цьому випадку:

блок формує монтажну основу, а крайній притиск фіксує зовнішній край рамки фотомодуля.

Перед комплектацією потрібно перевірити відповідність блока, притиску, рамки панелі та метизів.

Використання з міжпанельним притиском

У вузлах між двома сусідніми фотомодулями може використовуватися відповідний міжпанельний притиск.

Він розміщується між рамками панелей і забезпечує їх механічну фіксацію.

Притиск повинен контактувати з рамкою фотомодуля, а не зі склом панелі.

Серія блоків H25

За вже наявними типорозмірами лінійка H25 включає:

Однакова висота H25 не робить блоки 200 та 250 мм взаємозамінними. Потрібна довжина визначається монтажною схемою системи.

Особливості блока висотою 25 мм

H25 є нижчим за типорозміри H50 та H80, але сама по собі менша висота не визначає перевагу одного блока над іншим.

Правильний типорозмір залежить від конструкції монтажної системи.

При виборі потрібно враховувати:

• необхідну висоту монтажної точки;
• довжину блока;
• положення блока у конструкції;
• тип притиску;
• геометрію фотомодуля;
• монтажну основу.

Переваги безпрофільного монтажу

Застосування окремих блоків дозволяє формувати конструкцію за модульним принципом.

До практичних особливостей такого рішення належать:

• компактний формат монтажних елементів;
• менша кількість довгомірних компонентів;
• зручніше транспортування комплектуючих;
• локальне формування точок кріплення;
• можливість використання різних типорозмірів;
• відсутність суцільного профілю там, де він не передбачений конструкцією.

Кількість блоків визначається монтажною схемою конкретної системи.

Сумісні компоненти

Залежно від конструкції разом із блоком можуть використовуватися:

• крайні притиски;
• міжпанельні притиски;
• болти;
• гайки;
• шайби;
• елементи герметизації;
• блоки інших типорозмірів;
• інші комплектуючі безпрофільної системи.

Як правильно підібрати блок

Перед замовленням рекомендується перевірити:

1. Довжину — 250 мм.
2. Висоту — Н=25 мм.
3. Тип монтажної системи.
4. Місце блока у монтажній схемі.
5. Геометрію рамки фотомодуля.
6. Тип крайнього або міжпанельного притиску.
7. Сумісність метизів.
8. Тип монтажної основи.
9. Необхідну кількість блоків.
10. Виконання поверхні, якщо цей параметр важливий для конкретної конструкції.

Монтаж блока H25

Загальний принцип встановлення:

1. Виконати розмітку фотомодулів.
2. Визначити точки встановлення блоків.
3. Підготувати монтажну основу.
4. Встановити блоки H25 згідно зі схемою.
5. Виконати передбачене системою механічне кріплення.
6. Розмістити фотомодулі.
7. Встановити крайні та міжпанельні притиски.
8. Встановити відповідні метизи.
9. Вирівняти панелі.
10. Виконати остаточну фіксацію.
11. Перевірити монтажні вузли.

Якщо спосіб монтажу передбачає проходження кріплення через покрівлю, необхідно використовувати відповідне рішення для герметизації.

Що перевірити після встановлення

Після завершення монтажу рекомендується перевірити:

• відповідність розташування блоків проєктній схемі;
• використання правильного типорозміру H25;
• надійність механічного кріплення;
• відсутність перекосів;
• положення фотомодулів;
• правильність встановлення притисків;
• контакт притисків із рамкою панелі;
• правильність встановлення метизів;
• вирівнювання сусідніх фотомодулів;
• стабільність монтажних вузлів.

Рекомендації та обмеження

Не рекомендується:

• замінювати H25 блоками H50 або H80 без перевірки системи;
• замінювати довжину 250 мм іншим типорозміром без перевірки монтажної схеми;
• використовувати несумісні притиски;
• самостійно змінювати геометрію блока;
• визначати допустиме навантаження лише за його розмірами;
• визначати кількість блоків тільки за кількістю фотомодулів;
• використовувати блок поза передбаченою монтажною системою без перевірки сумісності.

Основні особливості блока 250 мм H25

• довжина — 250 мм;
• висота — Н=25 мм;
• матеріал — алюміній;
• призначений для безпрофільних систем;
• формує локальну монтажну точку;
• компактний формат монтажного компонента;
• використовується з відповідними притисками та метизами;
• підходить для формування конструкцій кріплення фотомодулів.

Назва польською

Aluminiowy blok 250 mm do systemu bezprofilowego H=25 mm

Короткий опис:
Aluminiowy blok o długości 250 mm i wysokości H=25 mm przeznaczony do bezprofilowych systemów montażowych paneli fotowoltaicznych.

Назва німецькою

Aluminiumblock 250 mm für profilloses Montagesystem H=25 mm

Короткий опис:
Aluminiumblock mit 250 mm Länge und H=25 mm Höhe für profilfreie Montagesysteme zur Befestigung von Solarmodulen.

У комплект до цього блоку може бути додано:

– притиск крайній;

– притиск міжпанельний;

– болт INBUS M8 A2 – 1 шт.;
– гайка профільна М8 з фіксатором – 1 шт.;
– стрічка бутилкаучукова;
– заклепка відривна – 2 шт.;
– гвинт самосверлящий – 2 шт.
