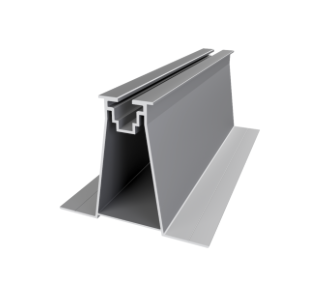

Блок алюмінієвий 250 мм для безпрофільної системи Н=80 мм

Блок алюмінієвий 250 мм для безпрофільної системи Н=80 мм є елементом монтажної конструкції сонячних панелей. Його завдання — сформувати локальну основу в точці встановлення фотомодуля.

На відміну від систем із суцільними монтажними профілями, безпрофільна конструкція передбачає використання окремих блоків. Вони розташовуються у визначених монтажною схемою місцях, а фіксація рамки фотомодуля виконується за допомогою відповідних притисків і метизів.

Ця модифікація має довжину 250 мм та висоту 80 мм.

Для чого потрібен блок H80

Основне призначення виробу — створення монтажної точки для фотомодуля.

Залежно від конструкції Блок алюмінієвий 250 мм може використовуватися:

• під фотомодулем як частина монтажного вузла;
• у крайніх точках ряду сонячних панелей;
• між сусідніми фотомодулями;
• разом із крайніми притисками;
• разом із міжпанельними притисками;
• при комплектації безпрофільних систем кріплення СЕС.

Точне розташування блоків визначається схемою конкретної конструкції.

Технічні характеристики

Обробка поверхні: у вихідних характеристиках не зазначена.

Розміри: 250 × H80 мм

Два основні параметри цієї модифікації:

250 мм — довжина блока;
80 мм — висота блока.

Позначення Н=80 мм стосується саме висоти монтажного блока, а не висоти рамки сонячної панелі.

Тому при виборі компонента потрібно перевіряти геометрію всього монтажного вузла: блока, фотомодуля, притиску та метизів.

Чим H80 відрізняється від H50

Для безпрофільної системи можуть використовуватися блоки однакової довжини, але різної висоти.

Тому H50 та H80 — це різні типорозміри. Їх не варто замінювати один одним без перевірки конструкції.

Принцип безпрофільної системи

У профільній монтажній системі під фотомодулями проходять довгі алюмінієві профілі.

У безпрофільній системі використовуються окремі монтажні точки.

У спрощеному вигляді вузол можна представити так:

монтажна основа → блок H80 → притиск → рамка сонячної панелі.

Блок формує основу монтажного вузла, а притиск забезпечує фіксацію рамки фотомодуля.

Підбір блока за висотою

При виборі блока важливо враховувати не тільки його довжину.

Необхідно перевірити:

• передбачену системою висоту блока;
• конструкцію монтажного вузла;
• геометрію рамки фотомодуля;
• тип використовуваного притиску;
• сумісність метизів;
• положення блока в конструкції.

Якщо монтажна схема передбачає H80, використовувати замість нього H50 без перевірки конструкції не рекомендується.

Крайні монтажні точки

У крайній частині ряду фотомодулів блок може використовуватися разом із відповідним крайнім притиском.

У такому вузлі блок створює монтажну основу, а крайній притиск фіксує зовнішній край рамки сонячної панелі.

Для правильної комплектації потрібно перевірити сумісність блока H80, притиску, рамки фотомодуля та метизів.

Монтаж між двома фотомодулями

У вузлах між сусідніми сонячними панелями може використовуватися відповідний міжпанельний притиск.

Він розташовується між рамками двох фотомодулів та бере участь у їх механічній фіксації.

Конкретний тип притиску підбирається відповідно до конструкції монтажної системи.

Застосування в СЕС

Блок алюмінієвий 250 мм H80 може використовуватися у відповідних безпрофільних конструкціях:

• приватних сонячних електростанцій;
• комерційних СЕС;
• дахових масивів фотомодулів;
• нових монтажних систем;
• при розширенні сумісних конструкцій.

Можливість застосування на конкретному типі покрівлі або іншій основі залежить від конструкції всієї системи кріплення.

Особливості безпрофільного рішення

Використання окремих монтажних блоків замість суцільних профілів має кілька практичних особливостей:

• компактні комплектуючі;
• менше довгомірних елементів;
• зручніше транспортування;
• локальне формування точок кріплення;
• модульний принцип побудови конструкції;
• відсутність суцільного профілю там, де це передбачено системою.

Кількість блоків визначається монтажною схемою, а не тільки кількістю сонячних панелей.

Сумісні компоненти

Разом із блоком, залежно від монтажного рішення, можуть використовуватися:

• крайні притиски;
• міжпанельні притиски;
• болти;
• гайки;
• шайби;
• герметизуючі компоненти;
• блоки інших типорозмірів;
• інші елементи системи кріплення.

Точний склад вузла визначається конструкцією системи.

Як підібрати блок 250 мм

Перед замовленням рекомендується перевірити:

1. Довжину — 250 мм.
2. Висоту — Н=80 мм.
3. Тип безпрофільної системи.
4. Положення блока у монтажній схемі.
5. Геометрію рамки фотомодуля.
6. Тип крайнього або міжпанельного притиску.
7. Сумісність метизів.
8. Тип монтажної основи.
9. Необхідну кількість блоків.
10. Виконання поверхні, якщо воно має значення для комплектації.

Монтаж

Загальна послідовність встановлення:

1. Виконати розмітку монтажного поля.
2. Визначити точки встановлення блоків.
3. Підготувати монтажну основу.
4. Розташувати блоки H80 відповідно до схеми.
5. Зафіксувати їх передбаченим системою способом.
6. Встановити фотомодулі.
7. Розмістити крайні та міжпанельні притиски.
8. Встановити відповідні метизи.
9. Вирівняти фотомодулі.
10. Виконати остаточну фіксацію.
11. Перевірити монтажні вузли.

Якщо кріплення проходить через покрівлю, необхідно використовувати передбачене системою рішення для герметизації.

Що перевірити після монтажу

Після встановлення рекомендується перевірити:

• відповідність розташування блоків монтажній схемі;
• правильність типорозміру H80;
• надійність механічної фіксації;
• відсутність перекосів;
• правильне положення фотомодулів;
• встановлення відповідних притисків;
• контакт притиску з рамкою, а не зі склом;
• правильність встановлення метизів;
• вирівнювання сусідніх панелей;
• стабільність монтажних вузлів.

Рекомендації та обмеження

Не рекомендується:

• замінювати H80 на H50 без перевірки конструкції;
• використовувати блок іншої довжини без монтажної схеми;
• застосовувати несумісні притиски;
• самостійно змінювати геометрію блока;
• визначати допустиме навантаження лише за його габаритами;
• розраховувати кількість блоків тільки за кількістю панелей;
• використовувати компонент поза передбаченою системою без перевірки сумісності.

Переваги блока 250 мм H80

Ключові характеристики виробу:

• довжина 250 мм;
• висота Н=80 мм;
• матеріал — алюміній;
• компактний формат монтажного компонента;
• використання у безпрофільних системах;
• формування локальної монтажної точки;
• можливість роботи з відповідними притисками;
• менша кількість довгомірних елементів системи;
• застосування у конструкціях сонячних панелей.

Назва польською

Aluminiowy blok 250 mm do systemu bezprofilowego H=80 mm

Короткий опис:
Aluminiowy blok montażowy o długości 250 mm i wysokości H=80 mm przeznaczony do bezprofilowych systemów mocowania paneli fotowoltaicznych.

Назва німецькою

Aluminiumblock 250 mm für profilloses Montagesystem H=80 mm

Короткий опис:
Aluminium-Montageblock mit 250 mm Länge und H=80 mm Höhe für profilfreie Montagesysteme von Solarmodulen.

У комплект до цього блоку може бути додано:

– притиск крайній;

– притиск міжпанельний;

– болт INBUS M8 A2 – 1 шт.;
– гайка М8 A2 фланцева – 1 шт.;
– стрічка бутилкаучукова;
– заклепка відривна – 2 шт.;
– гвинт самосверлящий – 2 шт.
