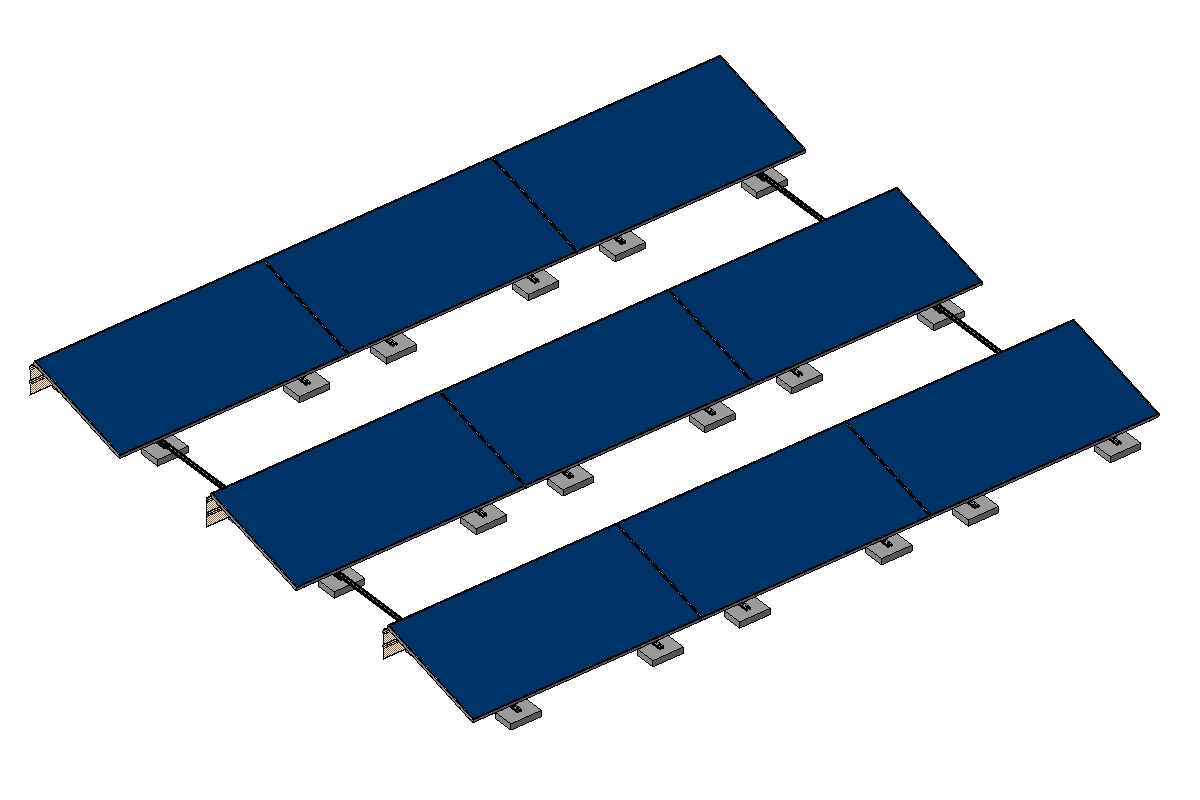

Баластна система кріплення сонячних панелей на південь
Баластна система кріплення – це універсальне конструктивне рішення для встановлення сонячних панелей в альбомній орієнтації на плоских дахах. Вона дозволяє розташувати фотоелектричні модулі на промислових, комерційних будівлях та приватних будинках з пласкими дахами та забезпечує оптимальний кут нахилу панелей.
Особливістю та найбільшою перевагою баластної конструкції є можливість кріплення сонячних панелей у потрібному положенні без порушення цілісності покрівельного матеріалу. Головні вимоги до такої кріпильної системи – надійність і довговічність, що поєднуються з ефективною протидією вітровому навантаженню. Системи кріплення сонячних батарей з використанням баластів використовуються на дахах з покриттям різноманітними матеріалами, такими як: бетон, бітум, зелені дахи, гравій, ПВХ мембрана або руберойд.
У якості опор у таких кріпильних конструкцій використовується тротуарна плитка, яка рівномірно розподіляє навантаження та може покриватися додатковим захисним шаром для гарантії збереження матеріалу покриття. Для додаткової жорсткості ряди з’єднуються між собою.
Баластна кріпильна конструкція може використовуватися для всіх типорозмірів фотомодулів.
Баластна система кріплення сонячних панелей на південь дозволяє розмістити 1 кВт фотомодулів на площі 11-12 м2 з врахуванням відступів та технічних проходів.
До складу комплекту входять:

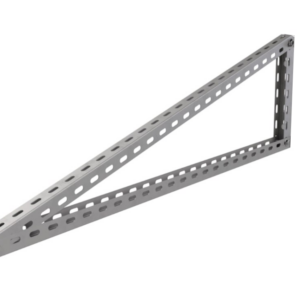

- алюмінієві конструктивні елементи та/або притиски
- нержавіючі кріпильні елементи (метизи)
- опорні елементи
- баласт (бруківка)
- вітрозахист
Окремі елементи за домовленістю можуть бути змінені або виключені з комплекту
Переваги баластної системи з розташуванням панелей на південь:
- Максимальна річна генерація
- Простота та висока швидкість монтажу
У залежності від моделі фотомодуля та розрахункових навантажень, кріплення може здійснюватися за кріпильні отвори або притисками по довгій або короткій стороні.
За точною інформацією про способи кріплення панелей слід звернутися до інструкції по монтажу яку надає виробник ФЕМ.
Кріплення фотомодулів за короткою стороною дозволяє зменшити кількість кріплення і відповідно скоротити час монтажу та вартість конструкції і зазвичай використовується для фотомодулів потужністю до 450Вт.
