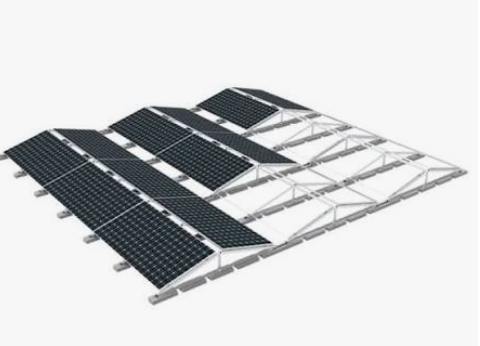

Баластна система кріплення сонячних батарей на Схід-Захід

Баластна система кріплення сонячних батарей на Схід-Захід — це конструкція для встановлення сонячних панелей на плоских поверхнях без пошкодження покрівлі або основи. На відміну від систем, які потребують жорсткого анкерного кріплення, баластна система утримується за рахунок додаткової ваги — бетонних блоків, плит або іншого передбаченого баласту.

Формат Схід-Захід означає, що фотомодулі розміщуються у двох напрямках. Одна частина панелей орієнтується на схід, інша — на захід. Така схема дозволяє ефективніше використовувати площу плоского даху та отримувати більш рівномірну генерацію протягом дня: вранці краще працює східна сторона, у другій половині дня — західна.

Баластна система підходить для об’єктів, де важливо зберегти цілісність покрівельного покриття, не порушити гідроізоляцію та швидко змонтувати сонячні панелі на рівній або підготовленій поверхні.

Конструкція використовується разом із сонячними панелями, притисками, метизами, баластними елементами та іншими деталями, передбаченими конкретною монтажною схемою.

Для чого використовується Баластна система

Баластна система використовується для монтажу сонячних батарей на плоских дахах або інших поверхнях, де небажано виконувати свердління чи механічне пошкодження основи.

Основні задачі системи:

• встановлення сонячних панелей на плоскому даху;
• монтаж СЕС без порушення гідроізоляції;
• розміщення панелей у схемі Схід-Захід;
• збільшення кількості фотомодулів на доступній площі;
• створення стабільної основи для сонячних батарей;
• монтаж на промислових і комерційних об’єктах;
• встановлення СЕС на складах, офісах, ТРЦ, виробничих будівлях;
• монтаж на підготовлених бетонних або твердих майданчиках;
• доукомплектація сонячної електростанції;
• встановлення панелей там, де класичне анкерне кріплення небажане.

Основні переваги

Монтаж без пошкодження основи

Головна перевага баластної системи — можливість встановити сонячні панелі без наскрізного кріплення до покрівлі. Це особливо важливо для плоских дахів із гідроізоляційним шаром.

Схема Схід-Захід

Орієнтація панелей у двох напрямках дозволяє рівномірніше розподілити генерацію протягом дня. Східна сторона активніше працює вранці, західна — після обіду.

Ефективне використання площі

Система Схід-Захід часто дозволяє розмістити більше фотомодулів на плоскому даху порівняно з односторонніми схемами, де потрібні більші відступи між рядами.

Підходить для комерційних об’єктів

Баластне кріплення зручно використовувати на дахах складів, виробничих приміщень, торгових центрів, офісних будівель та інших об’єктів із великою плоскою покрівлею.

Зручне сервісне обслуговування

Конструкція дозволяє формувати організовані ряди панелей, залишати проходи для обслуговування та забезпечувати доступ до окремих ділянок системи.

Сумісність із різними СЕС

Баластна система може застосовуватися у приватних, комерційних і промислових сонячних електростанціях, якщо поверхня та проєктні умови відповідають вимогам монтажу.

Швидке встановлення

За правильної підготовки поверхні баластна система дозволяє виконати монтаж без складних робіт із втручанням у конструкцію даху.

Технічні характеристики

Що таке баластна система

Баластна система — це система кріплення, яка утримує сонячні панелі за рахунок власної конструкції та додаткової ваги баласту. У такій системі навантаження передається на поверхню без обов’язкового наскрізного кріплення до покрівлі.

Як баласт можуть використовуватися бетонні блоки, плити або інші елементи, передбачені проєктом. Їх кількість і розміщення визначаються окремо з урахуванням об’єкта, висоти будівлі, вітрових зон, типу покрівлі та монтажної схеми.

Що означає схема Схід-Захід

Схема Схід-Захід означає, що сонячні панелі встановлюються у двох напрямках:

• частина панелей спрямована на схід;
• частина панелей спрямована на захід.

Така конфігурація дозволяє отримувати генерацію в ширшому часовому діапазоні протягом дня. Вранці активніше працює східна сторона, у другій половині дня — західна.

Для комерційних об’єктів це зручно, оскільки споживання електроенергії часто розподілене протягом усього робочого дня, а не тільки в пікові години сонячної генерації.

Де використовується баластна система Схід-Захід

Баластна система кріплення сонячних батарей на Схід-Захід підходить для:

• плоских дахів;
• дахів виробничих будівель;
• складських приміщень;
• торгових центрів;
• офісних будівель;
• логістичних комплексів;
• адміністративних споруд;
• бетонних майданчиків;
• технічних зон;
• об’єктів, де важливо не пошкоджувати гідроізоляцію.

Перед монтажем потрібно перевірити стан покрівлі, її несучу здатність, допустиме навантаження, ухил, покриття та можливість розміщення баласту.

Чим баластна система відрізняється від анкерного кріплення

Баластна система

• не потребує обов’язкового наскрізного кріплення до основи;
• утримується за рахунок баласту;
• допомагає зберегти гідроізоляційний шар;
• зручна для плоских дахів;
• потребує перевірки допустимого навантаження на покрівлю;
• підбирається з урахуванням вітрових умов і проєктних вимог.

Анкерне кріплення

• фіксується безпосередньо до основи;
• потребує свердління або іншого механічного втручання;
• може бути доречним для певних типів конструкцій;
• потребує якісної герметизації місць кріплення;
• не завжди підходить для дахів, де не можна порушувати покриття.

Вибір між баластною та анкерною системою потрібно робити після оцінки об’єкта.

Чим схема Схід-Захід відрізняється від Південної орієнтації

Схід-Захід

• панелі працюють у двох напрямках;
• генерація більш рівномірно розподіляється протягом дня;
• можна ефективніше використати площу плоского даху;
• зменшується потреба у великих відступах між рядами;
• підходить для об’єктів із денним споживанням електроенергії.

Південна орієнтація

• панелі орієнтуються переважно в один напрямок;
• генерація більш сконцентрована в середині дня;
• між рядами часто потрібні більші відступи для зменшення затінення;
• підбір схеми залежить від задачі СЕС, площі даху та профілю споживання.

Для бізнесу схема Схід-Захід може бути зручною, якщо важливо отримати генерацію протягом більшої частини робочого дня.

Застосування у сонячних електростанціях

У СЕС баластна система використовується як основа для встановлення фотомодулів на плоскій поверхні. Вона формує правильне положення панелей, забезпечує розміщення рядів і створює монтажну базу для кріплення сонячних батарей.

Типові варіанти застосування:

• мережева СЕС для бізнесу;
• гібридна СЕС із системою резервного живлення;
• промислова сонячна електростанція;
• дахова СЕС на складі;
• СЕС на виробничій будівлі;
• сонячна електростанція для офісу або торгового об’єкта;
• власне споживання електроенергії підприємством;
• зменшення витрат на електроенергію;
• розширення існуючої дахової СЕС.

Основні елементи баластної системи

Комплектація залежить від конкретного проєкту, типу панелей, монтажної схеми та вимог до основи. Зазвичай у баластній системі можуть використовуватися:

• опорні елементи;
• монтажні блоки;
• притиски для сонячних панелей;
• з’єднувальні елементи;
• болти;
• гайки;
• шайби;
• баластні елементи;
• захисні або розподільчі підкладки, якщо вони передбачені системою;
• додаткові деталі для формування рядів.

Точна комплектація визначається після підбору системи під конкретний об’єкт.

Як правильно підібрати баластну систему

Перед замовленням потрібно уточнити:

• тип об’єкта;
• площу плоского даху або майданчика;
• тип покрівельного покриття;
• стан гідроізоляції;
• допустиме навантаження на покрівлю;
• висоту будівлі;
• розташування об’єкта;
• кількість сонячних панелей;
• модель і розмір фотомодулів;
• бажану схему розміщення панелей;
• наявність парапетів, вентиляційних шахт, люків та інших перешкод;
• потребу у проходах для обслуговування;
• спосіб доставки баласту на дах;
• вимоги проєкту.

Баластна система підбирається не тільки за кількістю панелей, а й за умовами конкретного даху.

Порядок монтажу

Рекомендована послідовність робіт:

1. Огляд об’єкта та перевірка поверхні.
2. Визначення доступної площі для розміщення панелей.
3. Перевірка несучої здатності покрівлі.
4. Розробка схеми розкладки Схід-Захід.
5. Визначення місць встановлення опорних елементів.
6. Розміщення баластної системи на поверхні.
7. Встановлення баластних елементів згідно з проєктом.
8. Монтаж сонячних панелей.
9. Фіксація фотомодулів притисками та метизами.
10. Перевірка рівності рядів.
11. Контроль відсутності пошкоджень покрівлі.
12. Фінальна перевірка вузлів кріплення.

Монтаж потрібно виконувати відповідно до проєкту, особливостей покрівлі та вимог конкретної системи кріплення.

Ознаки правильного встановлення

Баластна система встановлена правильно, якщо:

• панелі розміщені згідно зі схемою Схід-Захід;
• конструкція стоїть рівно;
• баласт розміщений у передбачених місцях;
• кріпильні вузли затягнуті коректно;
• фотомодулі не мають перекосу;
• між рядами залишені необхідні проходи;
• елементи системи не пошкоджують покрівлю;
• навантаження рівномірно розподілене по основі;
• система не заважає водовідведенню;
• забезпечений доступ для огляду та обслуговування;
• усі елементи відповідають монтажній схемі.

Рекомендації щодо використання

Перед монтажем бажано перевірити:

• стан покрівлі;
• наявність пошкоджень гідроізоляції;
• допустиме додаткове навантаження;
• місця розташування інженерних комунікацій;
• зони можливого затінення;
• висоту парапетів;
• напрямки переважаючого вітру;
• можливість доставки матеріалів на дах;
• зручність обслуговування майбутньої СЕС;
• сумісність системи з обраними фотомодулями.

Не рекомендується:

• встановлювати систему без перевірки несучої здатності даху;
• використовувати довільну кількість баласту без розрахунку;
• розміщувати баласт у непередбачених місцях;
• перекривати водовідведення;
• монтувати систему на пошкоджену основу без підготовки;
• ігнорувати зони затінення;
• змінювати схему розкладки без технічної перевірки;
• використовувати несумісні притиски або метизи;
• залишати конструкцію без фінального огляду після монтажу.

Обмеження застосування

Баластна система кріплення сонячних батарей на Схід-Захід повинна підбиратися під конкретний об’єкт.

Потрібно враховувати:

• несучу здатність даху;
• тип покрівельного покриття;
• стан гідроізоляції;
• ухил поверхні;
• висоту будівлі;
• вітрові навантаження;
• снігові навантаження;
• розташування об’єкта;
• розміри та вагу фотомодулів;
• схему розміщення панелей;
• кількість баласту;
• можливість обслуговування;
• вимоги проєкту.

Для відповідальних об’єктів кількість баласту, розміщення системи та допустимі навантаження потрібно перевіряти технічним розрахунком.

Чому варто обрати баластну систему Схід-Захід

Основні переваги:

• монтаж сонячних панелей без пошкодження покрівлі;
• збереження гідроізоляційного шару;
• ефективне використання площі плоского даху;
• рівномірніша генерація протягом дня;
• зручність для комерційних і промислових об’єктів;
• можливість встановлення на підготовлених майданчиках;
• сумісність із даховими СЕС;
• зручне формування рядів панелей;
• можливість залишити проходи для обслуговування;
• практичне рішення для об’єктів, де анкерне кріплення небажане.

Доставка та замовлення

Замовити баластну систему кріплення сонячних батарей на Схід-Захід можна через сайт або звернувшись до менеджера.

Для правильного підбору бажано повідомити:

• тип об’єкта;
• розмір доступної площі;
• тип покрівлі або основи;
• кількість сонячних панелей;
• модель і розмір фотомодулів;
• бажану схему розміщення;
• місто або населений пункт;
• чи є парапети, люки, вентиляційні шахти або інші перешкоди;
• чи потрібна допомога з розрахунком кількості елементів;
• чи потрібні притиски, метизи та баластні елементи.

Менеджер допоможе підібрати баластну систему, комплектуючі, притиски, метизи та інші елементи для монтажу сонячної електростанції.

Як цей товар називають у Польщі

Польська назва:

System balastowy do paneli fotowoltaicznych Wschód-Zachód

Інші варіанти:

• system balastowy Wschód-Zachód;
• konstrukcja balastowa do paneli PV;
• system montażowy balastowy na dach płaski;
• mocowanie paneli PV bez kotwienia;
• konstrukcja PV Wschód-Zachód na dach płaski.

Польський опис:

System balastowy do paneli fotowoltaicznych Wschód-Zachód to rozwiązanie montażowe do dachów płaskich, które pozwala zamontować moduły PV bez naruszania pokrycia dachowego. Układ Wschód-Zachód umożliwia efektywne wykorzystanie powierzchni i bardziej równomierną produkcję energii w ciągu dnia.

Як цей товар називають у Німеччині

Німецька назва:

Ballastsystem für Solarmodule Ost-West

Інші варіанти:

• Ost-West Ballastsystem für Photovoltaik;
• PV-Ballastmontagesystem für Flachdach;
• ballastierte Unterkonstruktion für Solarmodule;
• Montagesystem ohne Dachdurchdringung;
• Flachdach-Montagesystem Ost-West.

Німецький опис:

Das Ballastsystem für Solarmodule Ost-West ist eine Montagelösung für Flachdächer, bei der die Solarmodule ohne Dachdurchdringung befestigt werden. Die Ost-West-Ausrichtung ermöglicht eine gute Flächennutzung und eine gleichmäßigere Energieerzeugung über den Tag.
