Притиск крайній H30 (AN) 40мм

Притиск крайній H30 (AN) 40мм

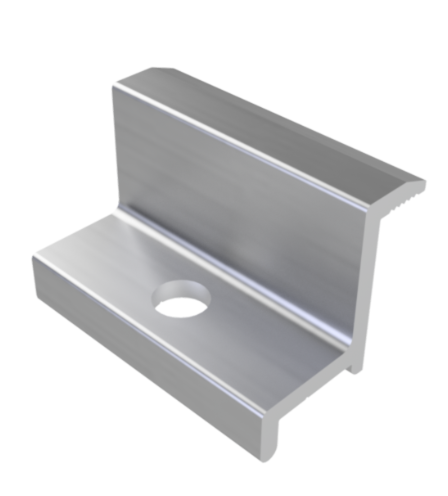

Притиск крайній H30 (AN) 40мм — це монтажний елемент, який використовується для фіксації сонячної панелі з краю ряду. Він притискає рамку фотомодуля до монтажної основи та допомагає утримувати панель у правильному положенні в системі кріплення.

Такий притиск застосовується у дахових, наземних та інших системах монтажу СЕС, де сонячні панелі встановлюються на профіль або сумісну монтажну основу. На відміну від міжпанельного притиска, крайній притиск працює не між двома панелями, а з одного боку крайнього фотомодуля.

Позначення H30 вказує на типорозмір притиска для роботи з рамкою панелі відповідної висоти. Позначення AN означає анодоване виконання алюмінієвої поверхні. Довжина 40 мм допомагає правильно ідентифікувати притиск у специфікації та підібрати його до комплекту кріплення.

Притиск не є самостійною системою кріплення. Для монтажу його потрібно використовувати разом із сумісним болтом, гайкою, шайбою, закладним елементом, монтажним профілем або іншим елементом системи.

Для чого використовується Притиск крайній H30 (AN) 40мм

Притиск крайній H30 (AN) 40мм використовується для фіксації крайніх сонячних панелей у монтажній системі.

Основні задачі притиска:

• фіксація крайньої панелі в ряду;
• притиск рамки фотомодуля до монтажного профілю;
• утримання панелі у правильному положенні;
• завершення ряду сонячних панелей;
• монтаж фотомодулів на дахових системах;
• монтаж фотомодулів на наземних конструкціях;
• доукомплектація систем кріплення СЕС;
• заміна крайнього притиска аналогічного типорозміру;
• робота з болтами, гайками та закладними елементами.

Конкретне застосування залежить від типу монтажного профілю, висоти рамки панелі, схеми розкладки та комплекту кріплення.

Основні переваги

Крайня фіксація панелі

Притиск встановлюється на крайній стороні фотомодуля та допомагає надійно зафіксувати панель у монтажній системі.

Типорозмір H30

Позначення H30 дає можливість швидко підібрати притиск під панелі з відповідною висотою рамки.

Довжина 40 мм

Довжина 40 мм зручна для ідентифікації елемента у специфікації та комплектації монтажної системи.

Анодоване виконання AN

Анодована поверхня має охайний вигляд і добре підходить для видимих монтажних вузлів сонячної електростанції.

Алюмінієвий матеріал

Алюміній зручний для систем кріплення СЕС завдяки невеликій вазі та сумісності з іншими алюмінієвими елементами.

Сумісність із системами СЕС

Притиск може використовуватися у монтажних системах сонячних панелей разом із профілями, болтами, гайками, шайбами та закладними елементами.

Простий механічний монтаж

Встановлення виконується механічним способом: притиск розміщується біля рамки панелі та фіксується відповідними метизами.

Технічні характеристики

Що означає H30

H30 — це позначення типорозміру притиска, яке пов’язане з висотою рамки сонячної панелі.

Перед замовленням потрібно перевірити, чи відповідає притиск H30 фактичній висоті рамки фотомодуля та вимогам конкретної монтажної системи. Якщо рамка панелі має іншу висоту, може знадобитися притиск іншого типорозміру.

Що означає AN

AN означає анодоване виконання алюмінієвої поверхні.

Анодований притиск має більш охайний зовнішній вигляд порівняно з неанодованим алюмінієм. Таке виконання часто обирають для систем, де монтажні елементи залишаються видимими або де важлива акуратність готової конструкції.

Що означає довжина 40 мм

Позначення 40мм вказує на довжину притиска.

Цей параметр важливий для:

• правильної ідентифікації товару;
• підбору притиска у специфікації;
• сумісності з монтажним вузлом;
• заміни аналогічного елемента;
• комплектації системи кріплення сонячних панелей.

Не рекомендується замінювати притиск іншою довжиною без перевірки сумісності з монтажною системою.

Чим крайній притиск відрізняється від міжпанельного

Крайній притиск

• встановлюється з краю ряду панелей;
• фіксує одну крайню сонячну панель;
• використовується на початку та в кінці ряду;
• працює разом із болтом, гайкою або закладним елементом;
• підбирається за висотою рамки панелі.

Міжпанельний притиск

• встановлюється між двома сусідніми панелями;
• одночасно фіксує дві панелі;
• формує рівномірний проміжок між фотомодулями;
• використовується всередині ряду;
• має іншу монтажну задачу.

Для правильної комплектації СЕС потрібно використовувати і крайні, і міжпанельні притиски відповідно до схеми розміщення панелей.

Застосування у системах кріплення СЕС

У сонячних електростанціях крайній притиск використовується для завершення ряду фотомодулів та фіксації крайніх панелей.

Типові варіанти застосування:

• дахові СЕС;
• наземні конструкції СЕС;
• монтаж сонячних панелей на алюмінієвий профіль;
• встановлення фотомодулів у ряд;
• фіксація першої та останньої панелі;
• доукомплектація систем кріплення;
• заміна крайнього притиска H30;
• монтаж приватних і комерційних сонячних електростанцій.

Конкретне застосування залежить від профілю, висоти рамки панелі, метизів і монтажної схеми.

Як працює монтажний вузол

У монтажному вузлі крайній притиск розміщується біля зовнішнього краю фотомодуля. Після цього через притиск встановлюється болт або інший сумісний кріпильний елемент, який з’єднує притиск із монтажним профілем або закладним елементом.

У типовому вузлі:

• панель встановлюється на монтажну основу;
• крайній притиск розміщується біля рамки;
• притиск вирівнюється відповідно до положення панелі;
• встановлюється болт, гайка або закладний елемент;
• вузол затягується;
• перевіряється щільність фіксації та відсутність перекосу.

Під час монтажу важливо, щоб притиск працював саме по рамці фотомодуля, а не торкався скла панелі.

Сумісні елементи

Притиск крайній H30 (AN) 40мм може використовуватися разом із:

• сонячними панелями з рамкою відповідної висоти;
• монтажними профілями;
• алюмінієвими профілями;
• безпрофільними монтажними вузлами, якщо вони сумісні з цим притиском;
• болтами;
• гайками;
• шайбами;
• закладними елементами;
• іншими деталями системи кріплення СЕС.

Перед монтажем потрібно перевірити сумісність за висотою рамки, геометрією профілю, типом болта та монтажною схемою.

Як правильно підібрати крайній притиск

Перед замовленням потрібно уточнити:

• потрібний тип притиска — крайній;
• типорозмір — H30;
• виконання — AN;
• довжину — 40 мм;
• висоту рамки сонячної панелі;
• тип монтажного профілю;
• спосіб фіксації;
• тип болта;
• тип гайки або закладного елемента;
• кількість панелей у ряду;
• кількість крайніх точок кріплення;
• умови експлуатації;
• вимоги монтажної схеми.

Не варто замінювати притиск H30 іншим типорозміром без перевірки висоти рамки фотомодуля.

Порядок монтажу

Рекомендована послідовність:

1. Перевірити монтажну схему.
2. Переконатися, що потрібен саме крайній притиск H30.
3. Перевірити висоту рамки сонячної панелі.
4. Підготувати монтажний профіль або іншу сумісну основу.
5. Розмістити фотомодуль у потрібному положенні.
6. Встановити крайній притиск біля рамки панелі.
7. Встановити сумісний болт, гайку або закладний елемент.
8. Виконати затягування вузла.
9. Перевірити, чи притиск працює по рамці панелі.
10. Переконатися, що скло панелі не контактує з кріпленням.
11. Перевірити відсутність перекосу.
12. Провести фінальний огляд кріплення.

Монтаж потрібно виконувати відповідно до проєкту, типу профілю та вимог конкретної системи кріплення.

Ознаки правильного встановлення

Притиск встановлений правильно, якщо:

• відповідає висоті рамки панелі;
• розміщений з краю ряду;
• притискає саме рамку фотомодуля;
• не контактує зі склом панелі;
• не має перекосу;
• щільно зафіксований метизами;
• не зміщується після затягування;
• встановлений відповідно до монтажної схеми;
• сумісний із профілем або монтажною основою;
• не заважає сусіднім елементам системи.

Рекомендації щодо використання

Перед монтажем потрібно перевірити:

• відповідність типорозміру H30;
• довжину притиска 40 мм;
• стан анодованої поверхні;
• відсутність деформацій;
• сумісність із рамкою панелі;
• сумісність із монтажним профілем;
• сумісність із болтом, гайкою або закладним елементом;
• правильність монтажної схеми;
• кількість потрібних крайніх притисків.

Не рекомендується:

• використовувати деформований притиск;
• встановлювати притиск із перекосом;
• застосовувати притиск не за висотою рамки;
• фіксувати панель так, щоб притиск торкався скла;
• використовувати несумісні метизи;
• замінювати H30 іншим типорозміром без перевірки;
• залишати вузол без фінального контролю після затягування.

Обмеження застосування

Крайній притиск є частиною монтажної системи, тому його потрібно оцінювати разом з іншими деталями вузла.

Потрібно враховувати:

• висоту рамки фотомодуля;
• тип монтажного профілю;
• тип болта;
• тип гайки або закладного елемента;
• кількість точок кріплення;
• схему розміщення панелей;
• тип системи кріплення;
• вітрові та снігові навантаження;
• вимоги проєкту;
• сумісність з іншими елементами конструкції.

Для відповідальних об’єктів параметри вузла потрібно перевіряти технічним розрахунком.

Чому варто обрати Притиск крайній H30 (AN) 40мм

Основні переваги:

• призначений для фіксації крайніх сонячних панелей;
• типорозмір H30;
• довжина 40 мм;
• анодоване виконання AN;
• виготовлений з алюмінію;
• підходить для систем кріплення СЕС;
• сумісний із монтажними профілями та метизами;
• використовується на початку і в кінці ряду панелей;
• допомагає сформувати акуратний край монтажної системи;
• зручний для комплектації дахових і наземних СЕС.

Доставка та замовлення

Замовити Притиск крайній H30 (AN) 40мм можна через кошик сайту або звернувшись до менеджера.

Для правильного підбору бажано повідомити:

• кількість сонячних панелей;
• висоту рамки фотомодуля;
• тип монтажного профілю;
• кількість рядів панелей;
• чи потрібні болти;
• чи потрібні гайки або закладні елементи;
• чи потрібні міжпанельні притиски;
• населений пункт для доставки.

Менеджер допоможе підібрати крайні притиски, міжпанельні притиски, болти, гайки, профілі та інші комплектуючі для монтажу сонячної електростанції.

Як цей товар називають у Польщі

Польська назва:

Klema końcowa H30 (AN) 40 mm

Інші варіанти:

• uchwyt końcowy H30 40 mm;
• klema końcowa anodowana do paneli PV;
• zacisk końcowy H30 do modułów fotowoltaicznych;
• aluminiowa klema końcowa AN;
• końcowy docisk panelu fotowoltaicznego.

Польський опис:

Klema końcowa H30 (AN) 40 mm to anodowany aluminiowy element montażowy do mocowania skrajnych paneli fotowoltaicznych. Stosuje się ją na początku i na końcu rzędu modułów PV razem z odpowiednią śrubą, nakrętką lub elementem wpustowym.
