Притиск крайній для кріплення модулів з товщиною рами 30 мм з довжиною 50 мм анодований

Притиск крайній h=30 або 35 мм довжиною 50 мм анодований — елемент монтажної системи, який використовується для фіксації крайніх фотомодулів у ряду.

Притиск встановлюється із зовнішньої сторони першої та останньої сонячної панелі. Разом із відповідним метизом і монтажним профілем або блоком він формує вузол фіксації рамки фотомодуля.

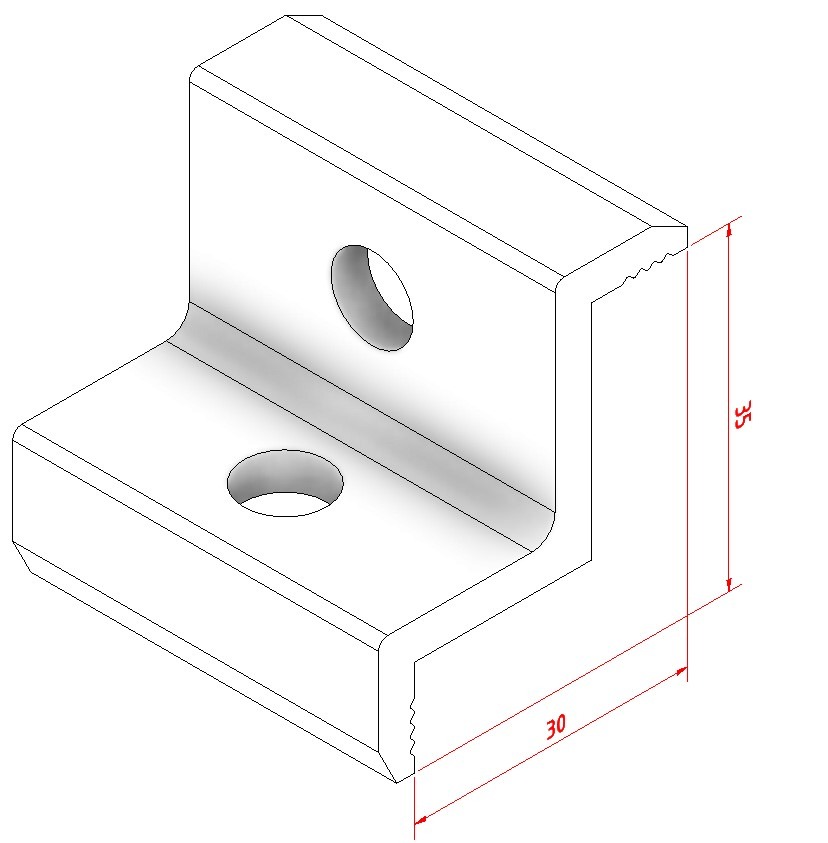

Для цього товару доступні два варіанти — H30 та H35. Вони відрізняються висотою притиску, тоді як довжина в обох випадках становить 50 мм.

Технічні характеристики

Варіанти H30 та H35

Для правильної комплектації можна вибрати один із двох типорозмірів:

Різниця за висотою становить 5 мм.

При цьому H30 та H35 не варто автоматично прирівнювати до висоти рамки фотомодуля 30 або 35 мм. Сумісність необхідно визначати за геометрією всього монтажного вузла.

Для чого потрібен крайній притиск

У масиві сонячних панелей використовуються два основні типи притисків — крайні та міжпанельні.

Схематично ряд виглядає так:

крайній притиск → фотомодуль → міжпанельний притиск → фотомодуль → крайній притиск

Таким чином, притиск крайній встановлюється на зовнішніх сторонах ряду та забезпечує механічну фіксацію рамки крайньої панелі.

Чим крайній притиск відрізняється від міжпанельного

Ці компоненти мають різну геометрію та функціональне призначення, тому не повинні використовуватися як взаємозамінні.

Що означає довжина 50 мм

У характеристиках цього товару 50 мм означає довжину самого притиску.

Важливо розрізняти:

• 50 мм — довжина притиску;
• H30/H35 — його висота/типорозмір.

Тобто позначення H30 × 50 мм та H35 × 50 мм описують два різні варіанти одного типу крайнього притиску.

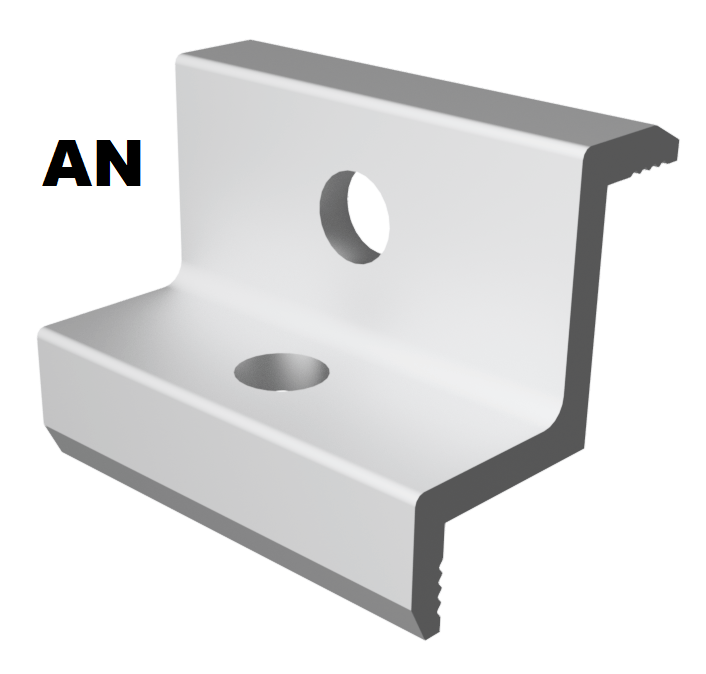

Анодована поверхня

Притиск виготовлений з алюмінію та має анодовану поверхню.

Анодування формує на поверхні алюмінію захисний оксидний шар. Така обробка забезпечує додатковий захист поверхні алюмінієвого компонента та формує характерний однорідний зовнішній вигляд.

Для монтажних систем СЕС це особливо актуально для деталей, які залишаються видимими після встановлення фотомодулів.

Як працює монтажний вузол

У профільній системі принцип кріплення можна спрощено представити так:

монтажний профіль → метиз → крайній притиск → рамка фотомодуля

Притиск розташовується на зовнішній стороні рамки панелі та фіксується до монтажної конструкції відповідним метизом.

Робоча частина притиску повинна правильно контактувати з рамкою фотомодуля.

Використання з монтажним профілем

У класичній профільній системі притиск встановлюється на монтажний алюмінієвий профіль.

Для формування вузла використовуються:

• монтажний профіль;
• відповідний метиз;
• крайній притиск H30 або H35;
• рамка сонячної панелі.

При комплектації потрібно перевірити сумісність усіх компонентів.

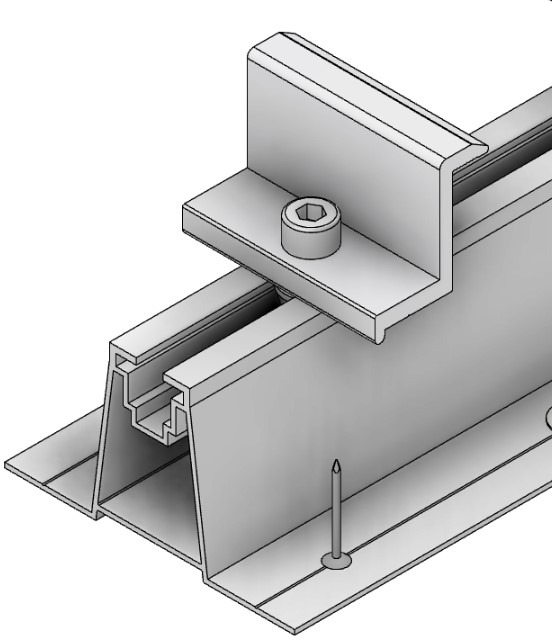

Використання у безпрофільній системі

Якщо конструкція конкретної безпрофільної системи передбачає такий тип монтажу, притиск може використовуватися з відповідним алюмінієвим блоком.

Схематично:

алюмінієвий блок → метиз → крайній притиск → рамка фотомодуля

У цьому випадку вибір між H30 та H35 виконується відповідно до геометрії монтажного вузла.

H30 чи H35 — який варіант вибрати

Вибір потрібної висоти залежить від конструкції системи.

Перед замовленням потрібно перевірити:

1. Геометрію рамки фотомодуля.
2. Тип монтажного профілю або блока.
3. Конструкцію монтажного вузла.
4. Необхідну висоту крайнього притиску.
5. Тип використовуваних метизів.

Не рекомендується вибирати H30 або H35 тільки на основі номінальної висоти рамки панелі без перевірки сумісності.

Порівняння притисків довжиною 40 та 50 мм

У лінійці доступні крайні анодовані притиски різної довжини:

Різниця за довжиною становить 10 мм.

Вибір 40 або 50 мм визначається конструкцією монтажної системи. Більша довжина не повинна автоматично трактуватися як більша допустима механічна нагрузка.

Застосування

Притиск крайній H30/H35 може використовуватися у відповідних конструкціях:

• приватних СЕС;
• комерційних сонячних електростанцій;
• дахових систем кріплення;
• наземних конструкцій;
• профільних монтажних систем;
• сумісних безпрофільних систем.

Конкретна сумісність визначається конструкцією системи кріплення.

Як правильно підібрати притиск

Перед замовленням рекомендується перевірити:

• тип — крайній;
• довжину — 50 мм;
• необхідну висоту — H30 або H35;
• матеріал — алюміній;
• поверхню — анодована;
• геометрію рамки фотомодуля;
• тип монтажного профілю або блока;
• використовувані метизи;
• конструкцію монтажної системи.

Монтаж крайнього притиску

Загальний порядок встановлення:

1. Підготувати монтажну конструкцію.
2. Встановити крайній фотомодуль.
3. Вибрати відповідний притиск H30 або H35.
4. Розмістити його біля зовнішнього краю рамки.
5. Встановити передбачений системою метиз.
6. Перевірити положення притиску.
7. Вирівняти фотомодуль.
8. Виконати остаточну фіксацію.
9. Перевірити монтажний вузол.

Точний спосіб встановлення залежить від конструкції конкретної системи кріплення.

Перевірка після монтажу

Після встановлення необхідно перевірити:

• відповідність H30/H35 монтажному вузлу;
• правильність положення притиску;
• контакт робочої частини з рамкою;
• відсутність контакту притиску зі склом;
• правильність встановлення метизів;
• відсутність перекосів;
• стабільність фотомодуля;
• відповідність монтажній схемі.

Основні особливості

• тип — крайній притиск;
• два варіанти висоти — H30 та H35;
• довжина — 50 мм;
• матеріал — алюміній;
• поверхня — анодована;
• призначений для фіксації крайніх фотомодулів;
• використовується у монтажних системах СЕС;
• може працювати з відповідними профілями або монтажними блоками.

Рекомендації та обмеження

Не рекомендується:

• використовувати крайній притиск замість міжпанельного;
• плутати довжину 50 мм із висотою притиску;
• автоматично прирівнювати H30/H35 до висоти рамки фотомодуля;
• використовувати несумісні метизи;
• допускати контакт притиску зі склом панелі;
• встановлювати компонент без перевірки геометричної сумісності;
• змінювати геометрію притиску;
• визначати допустиме навантаження лише за його розмірами.

Назва польською

Anodowany zacisk końcowy H30/H35, długość 50 mm

Короткий опис:
Anodowany aluminiowy zacisk końcowy o długości 50 mm, dostępny w wariantach H30 i H35, przeznaczony do mocowania skrajnych modułów fotowoltaicznych.

Назва німецькою

Eloxierte Endklemme H30/H35, Länge 50 mm

Короткий опис:
Eloxierte Aluminium-Endklemme mit 50 mm Länge in den Varianten H30 und H35 zur Befestigung äußerer Solarmodule in PV-Montagesystemen.

Використовується для кріплення сонячних фотомодулів з товщиною рамки – 30 мм.
Матеріал притиску –  алюміній анодований (забезпечує довгострокову стійкість до корозії).
Довжина притиску – 50 мм.
Діаметр кріпильного отвору – 9 мм.
Надійність конструкції з даними притисками підвищується завдяки тому, що на площину контакту з рамкою панелі нанесено рифлення. У нас ви можете купити притиск крайній 30 мм та 35 мм в Ужгороді а також з доставкою по Україні.
