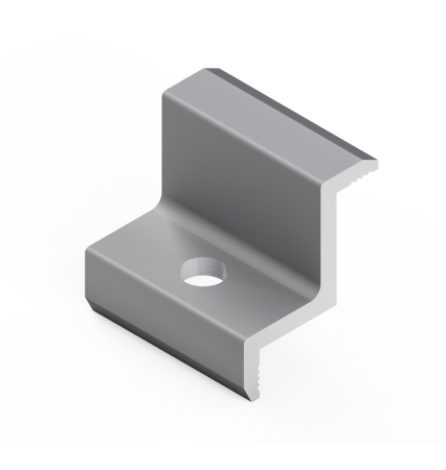

Притиск крайній H35 50мм (AN)

Притиск крайній H35 50мм (AN)

Притиск крайній H35 50мм (AN) призначений для створення крайньої точки фіксації сонячної панелі в монтажному ряду. Він встановлюється із зовнішнього боку першого та останнього фотомодуля і притискає рамку до монтажного профілю.

На відміну від міжпанельного притиска, цей елемент працює з однією рамкою. Тому крайні притиски є необхідними компонентами для правильного завершення ряду сонячних панелей.

Довжина виробу становить 50 мм, а типорозмір H35 потрібно підбирати відповідно до висоти рамки встановлюваного фотомодуля.

Позначення AN означає анодоване виконання алюмінієвої поверхні.

Для яких завдань використовується

Притиск застосовується при складанні систем кріплення сонячних панелей і може виконувати такі функції:

• фіксація зовнішнього краю фотомодуля;
• закріплення першої панелі в ряду;
• закріплення останньої панелі;
• притискання рамки до монтажного профілю;
• формування крайньої точки кріплення;
• комплектація дахових конструкцій СЕС;
• комплектація наземних систем;
• заміна відповідного крайнього притиска в існуючій конструкції.

Правильний підбір залежить від рамки фотомодуля, монтажного профілю та конструкції всього кріпильного вузла.

Особливості Притиска крайнього H35 50мм (AN)

Типорозмір H35

H35 є одним із головних параметрів при виборі крайнього притиска. Перед монтажем необхідно перевірити висоту рамки сонячної панелі та переконатися, що вона відповідає обраному типорозміру.

Довжина 50 мм

Довжина елемента — 50 мм. Вона дозволяє відрізнити цей товар від аналогічних крайніх притисків довжиною 40 мм.

Анодована поверхня

Виконання AN означає анодовану поверхню алюмінію. Такий притиск добре поєднується з іншими анодованими алюмінієвими деталями монтажної конструкції.

Алюмінієве виконання

Притиск виготовлений з алюмінію та призначений для використання у відповідних системах кріплення фотомодулів.

Для крайніх точок ряду

Елемент використовується не між двома панелями, а саме на зовнішній стороні монтажного ряду.

Технічні характеристики

Розшифрування H35 50мм (AN)

Маркування товару містить основні характеристики, необхідні для правильного підбору.

H35 — типорозмір притиска, який потрібно співвідносити з висотою рамки сонячної панелі.

50мм — довжина виробу.

AN — анодоване виконання алюмінієвої поверхні.

При заміні існуючого елемента бажано звіряти всі три параметри, а не орієнтуватися лише на зовнішню схожість деталей.

Який притиск потрібен — H30 чи H35

Крайні притиски можуть мати різну висоту залежно від рамки фотомодуля.

H35 застосовується у вузлах, де необхідний відповідний типорозмір для рамки панелі.

H30 призначений для монтажних вузлів іншої висоти.

Тому H30 та H35 не слід вважати прямими аналогами. Перед комплектацією потрібно перевірити фактичну висоту рамки фотомодуля.

Довжина 40 або 50 мм

У системах кріплення можуть використовуватися крайні притиски однакового типорозміру, але різної довжини.

50 мм — довжина цього виробу.

40 мм — коротший варіант крайнього притиска.

Необхідну довжину потрібно визначати за специфікацією та конструкцією монтажної системи. Замінювати один варіант іншим без перевірки сумісності не рекомендується.

Крайній і міжпанельний притиски

Обидва елементи використовуються для кріплення фотомодулів, але встановлюються у різних місцях.

Крайній

• знаходиться на зовнішній стороні ряду;
• фіксує одну рамку;
• встановлюється біля першої та останньої панелі.

Міжпанельний

• розташовується між сусідніми фотомодулями;
• одночасно фіксує дві рамки;
• використовується всередині ряду.

Тому при формуванні комплекту кріплення необхідно розраховувати обидва типи елементів відповідно до схеми розташування панелей.

Де можна використовувати

Притиск крайній H35 50мм (AN) може входити до складу:

• систем кріплення панелей на скатних дахах;
• конструкцій для плоских дахів;
• наземних систем монтажу;
• приватних СЕС;
• комерційних сонячних електростанцій;
• профільних систем кріплення фотомодулів;
• інших сумісних конструкцій.

Можливість використання у конкретній системі потрібно визначати за її конструкцією та параметрами фотомодуля.

З якими деталями використовується

Для формування монтажного вузла крайній притиск може комплектуватися з:

• алюмінієвим монтажним профілем;
• сумісним болтом;
• профільною гайкою;
• закладним елементом;
• шайбою, якщо вона передбачена конструкцією;
• іншими елементами монтажної системи.

Конкретний тип метизів залежить від конструкції профілю та системи кріплення.

Як підібрати Притиск крайній H35 50мм (AN)

Перед замовленням перевірте:

1. Висоту рамки фотомодуля.
2. Чи потрібен типорозмір H35.
3. Чи потрібна довжина 50 мм.
4. Тип монтажного профілю.
5. Конструкцію посадкового вузла.
6. Тип болта та гайки.
7. Схему розташування панелей.
8. Вимоги до затискання конкретного фотомодуля.

Такий підхід допомагає уникнути ситуації, коли візуально схожий притиск не відповідає рамці або монтажному профілю.

Монтаж

Загальний порядок встановлення:

1. Розмістити фотомодуль на монтажній конструкції.
2. Вирівняти його відповідно до схеми.
3. Встановити крайній притиск біля зовнішнього краю рамки.
4. Перевірити відповідність типорозміру H35.
5. Встановити сумісний болт та гайку або закладний елемент.
6. Зафіксувати вузол на монтажному профілі.
7. Перевірити положення притиска відносно рамки.
8. Виконати остаточне затягування відповідно до вимог монтажної системи та виробника фотомодуля.

Притиск повинен працювати з рамкою панелі у передбаченій зоні кріплення та не контактувати зі склом.

Як перевірити монтаж

Правильно змонтований крайній притиск:

• відповідає висоті рамки;
• рівно встановлений;
• контактує з рамкою у потрібній зоні;
• не торкається скла;
• не має перекосу;
• не зміщується після фіксації;
• правильно з’єднаний із монтажним профілем;
• не спричиняє зміщення фотомодуля.

Рекомендації

При комплектації системи не варто підбирати притиск лише за фотографією або загальною формою.

Необхідно враховувати:

• H35;
• довжину 50 мм;
• висоту рамки фотомодуля;
• конструкцію монтажного профілю;
• тип метизів;
• допустиму зону затискання панелі;
• вимоги конкретної монтажної системи.

Не використовуйте деформовані притиски та не допускайте механічного контакту кріпильного елемента зі склом фотомодуля.

Момент затягування потрібно визначати відповідно до вимог виробника панелі та монтажної системи.

Переваги товару

Притиск крайній H35 50мм (AN) має основні параметри, необхідні для комплектації крайнього монтажного вузла:

• типорозмір H35;
• довжина 50 мм;
• алюмінієве виконання;
• анодована поверхня;
• використання для крайньої панелі;
• сумісність із відповідними профільними системами;
• можливість використання в дахових та наземних конструкціях;
• зручне маркування для підбору комплектуючих.

Замовлення та комплектація

Для правильного підбору Притиска крайнього H35 50мм (AN) бажано знати модель фотомодуля або точну висоту його рамки, а також тип монтажного профілю.

Разом із крайніми притисками можна комплектувати:

• міжпанельні притиски;
• монтажні профілі;
• профільні гайки;
• болти;
• шайби;
• кронштейни;
• з’єднувачі профілів;
• інші елементи конструкції СЕС.

Комплексний підбір комплектуючих дозволяє сформувати монтажну систему відповідно до конкретної схеми розташування сонячних панелей.

Назва польською

Klema końcowa H35 50 mm (AN)

Також:

• klema końcowa H35 50 mm;
• zacisk końcowy do paneli PV H35;
• anodowana klema końcowa 50 mm;
• aluminiowa klema końcowa do fotowoltaiki.

Короткий опис польською:

Klema końcowa H35 50 mm (AN) to anodowany aluminiowy element montażowy przeznaczony do mocowania zewnętrznej ramy modułu fotowoltaicznego do kompatybilnego profilu montażowego.

Назва німецькою

Endklemme H35 50 mm (AN)

Також:

• PV-Endklemme H35 50 mm;
• Modulendklemme H35;
• eloxierte Aluminium-Endklemme;
• Endklemme für Solarmodule.

Короткий опис німецькою:

Die Endklemme H35 50 mm (AN) ist ein eloxiertes Aluminium-Montageelement zur Befestigung des äußeren Rahmens eines Photovoltaikmoduls an einem kompatiblen Montageprofil.
