Притиск крайній 40мм H35 (AN)

Притиск крайній 40мм H35 (AN)

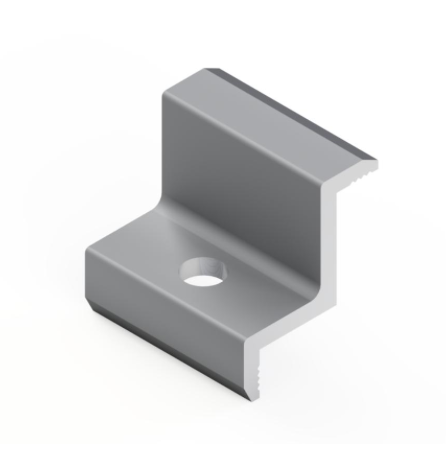

Притиск крайній 40мм H35 (AN) для монтажу фотомодулів

Притиск крайній 40мм H35 (AN) є частиною системи кріплення сонячних панелей та використовується на зовнішніх краях монтажного ряду. Його задача — притиснути рамку крайнього фотомодуля до профілю та зафіксувати панель у передбаченому монтажною схемою положенні.

На відміну від міжпанельних притисків, які розташовуються між двома сусідніми фотомодулями, крайній елемент працює лише з однією панеллю. Тому такі притиски встановлюють на початку та в кінці кожного відповідного монтажного ряду.

Модель має довжину 40 мм і типорозмір H35. Під час комплектації конструкції необхідно перевірити відповідність H35 фактичній висоті рамки фотомодуля.

Позначення AN вказує на анодоване виконання алюмінієвої поверхні.

Основне призначення

Крайній притиск використовується для створення завершального кріпильного вузла сонячної панелі.

Він може застосовуватися для:

• кріплення першого фотомодуля в ряду;
• кріплення останнього фотомодуля;
• притискання рамки панелі до монтажної основи;
• комплектації профільних систем кріплення;
• дахового монтажу сонячних панелей;
• наземних конструкцій СЕС;
• ремонту або доукомплектації існуючих монтажних систем.

Притиск потрібно використовувати тільки з сумісними елементами кріплення та з урахуванням геометрії рамки конкретної сонячної панелі.

Особливості Притиска крайнього 40мм H35 (AN)

H35 для відповідної рамки фотомодуля

Типорозмір H35 є одним із ключових параметрів підбору. Перед комплектацією необхідно перевірити висоту рамки сонячної панелі.

Довжина 40 мм

Довжина елемента становить 40 мм. Цей параметр потрібно враховувати при заміні існуючого притиска або формуванні специфікації нової системи.

Алюмінієва конструкція

Притиск виготовлений з алюмінію та підходить для використання разом із відповідними алюмінієвими монтажними елементами.

Анодована поверхня

Виконання AN означає наявність анодованої поверхні. Вона також надає елементу акуратного зовнішнього вигляду, що особливо актуально для відкритих монтажних вузлів.

Для початку та кінця ряду

Конструктивно крайній притиск використовується там, де необхідно зафіксувати зовнішній край фотомодуля.

Технічні характеристики

Розшифрування маркування

У назві Притиск крайній 40мм H35 (AN) містяться основні характеристики виробу.

40мм — довжина притиска.

H35 — типорозмір, який потрібно враховувати при підборі елемента відповідно до висоти рамки фотомодуля.

AN — анодоване виконання алюмінієвої поверхні.

Таке маркування дозволяє швидко відрізнити цей товар від крайніх притисків H30, виробів іншої довжини та варіантів без анодування.

H35 чи H30 — який притиск вибрати

Основним критерієм є не назва системи, а відповідність притиска рамці конкретної сонячної панелі.

H35

Використовується в монтажному вузлі, розрахованому на типорозмір H35.

H30

Застосовується для панелей і систем, де потрібен крайній притиск H30.

Тому H30 та H35 не потрібно використовувати як взаємозамінні деталі без попередньої перевірки.

Перед закупівлею комплектуючих варто перевірити технічні характеристики фотомодуля та монтажної системи.

Крайній чи міжпанельний притиск

У системі кріплення ці елементи виконують різні функції.

Крайній притиск:

• знаходиться на зовнішній стороні ряду;
• працює з однією панеллю;
• фіксує зовнішній край її рамки;
• встановлюється на початку та в кінці ряду.

Міжпанельний притиск:

• знаходиться між двома панелями;
• одночасно фіксує рамки сусідніх фотомодулів;
• використовується всередині монтажного ряду.

При розрахунку комплекту кріплення кількість крайніх та міжпанельних елементів визначається схемою розташування фотомодулів.

Де використовується

Притиск крайній 40мм H35 (AN) може входити до складу систем кріплення для:

• приватних сонячних електростанцій;
• комерційних СЕС;
• сонячних панелей на скатних дахах;
• систем на плоских дахах;
• наземних конструкцій;
• алюмінієвих профільних систем;
• інших конструкцій, сумісних із цим типорозміром притиска.

Конкретна сумісність визначається монтажною системою та характеристиками фотомодуля.

З чим комплектується

Залежно від конструкції системи крайній притиск може використовуватися разом із:

• монтажним профілем;
• болтом відповідного типу;
• профільною гайкою;
• закладною гайкою;
• шайбою;
• іншими елементами кріпильного вузла.

Розмір і тип метизів потрібно підбирати відповідно до конкретного профілю та конструкції системи.

Як підібрати правильний притиск

Для правильного замовлення потрібно знати:

• висоту рамки фотомодуля;
• необхідний типорозмір притиска;
• довжину притиска;
• тип монтажного профілю;
• конструкцію кріпильного вузла;
• тип болта;
• тип гайки або закладного елемента;
• кількість рядів панелей.

Для цього товару ключовими параметрами є H35 та 40 мм.

Якщо висота рамки сонячної панелі відрізняється, необхідно підібрати інший типорозмір крайнього притиска.

Монтаж Притиска крайнього 40мм H35 (AN)

Перед встановленням фотомодуль потрібно правильно розташувати та вирівняти на монтажній конструкції.

Загальний принцип монтажу:

1. Встановити сонячну панель на монтажну основу.
2. Перевірити її положення відносно профілю.
3. Розташувати крайній притиск біля зовнішньої сторони рамки.
4. Переконатися у відповідності H35 рамці фотомодуля.
5. Встановити сумісний болт і гайку або закладний елемент.
6. Зафіксувати притиск на профілі.
7. Перевірити правильність контакту з рамкою.
8. Виконати остаточне затягування відповідно до вимог конкретної монтажної системи та фотомодуля.

Притиск повинен працювати по рамці панелі, а не створювати механічний тиск на скло.

Як перевірити правильність встановлення

Після монтажу рекомендується перевірити:

• чи відповідає притиск висоті рамки;
• чи рівно він встановлений;
• чи правильно захоплює рамку фотомодуля;
• чи відсутній контакт зі склом;
• чи немає люфту;
• чи правильно встановлений болтовий вузол;
• чи не змістилася панель під час затягування;
• чи відповідає положення фотомодуля монтажній схемі.

Рекомендації та обмеження

Не слід встановлювати притиск H35 на панель лише тому, що він візуально підходить.

Потрібно перевірити:

• висоту рамки;
• допустиму зону затискання фотомодуля;
• сумісність із профілем;
• сумісність метизів;
• вимоги виробника панелі;
• монтажну схему конструкції.

Не рекомендується використовувати пошкоджений або деформований притиск, допускати його контакт зі склом фотомодуля чи самостійно визначати момент затягування без технічних вимог відповідної монтажної системи.

Переваги товару

Притиск крайній 40мм H35 (AN) поєднує основні характеристики, необхідні для комплектації монтажного вузла:

• довжина 40 мм;
• типорозмір H35;
• алюмінієве виконання;
• анодована поверхня AN;
• призначення для крайньої панелі;
• використання у системах монтажу СЕС;
• можливість комплектації з монтажним профілем та відповідними метизами;
• застосування у дахових і наземних конструкціях.

Замовлення та комплектація

При замовленні Притиска крайнього 40мм H35 (AN) бажано одразу вказати модель або висоту рамки сонячної панелі та тип монтажної системи.

Разом із крайніми притисками можна підібрати:

• міжпанельні притиски;
• монтажні профілі;
• болти;
• гайки;
• шайби;
• кронштейни;
• з’єднувальні елементи;
• інші комплектуючі системи кріплення СЕС.

Це дозволяє сформувати комплект монтажних елементів відповідно до конкретної схеми розташування сонячних панелей.

Назва товару польською

Klema końcowa 40 mm H35 (AN)

Додаткові варіанти:

• klema końcowa H35 40 mm;
• zacisk końcowy H35 do paneli PV;
• anodowana klema końcowa do fotowoltaiki;
• aluminiowa klema końcowa H35.

Короткий опис:

Klema końcowa 40 mm H35 (AN) to anodowany aluminiowy element do mocowania skrajnej ramy modułu fotowoltaicznego do kompatybilnego systemu montażowego.

Назва товару німецькою

Endklemme 40 mm H35 (AN)

Додаткові варіанти:

• PV-Endklemme H35 40 mm;
• Modulendklemme H35;
• eloxierte Aluminium-Endklemme;
• Endklemme für PV-Module.

Короткий опис:

Die Endklemme 40 mm H35 (AN) dient zur Befestigung des äußeren Rahmens eines PV-Moduls an einem kompatiblen Montagesystem. Die Aluminiumoberfläche ist eloxiert.
