Притиск довжиною 50 мм крайній h=30 або 35 мм

Притиск довжиною 50 мм крайній для кріплення модулів з товщиною рами 30 мм

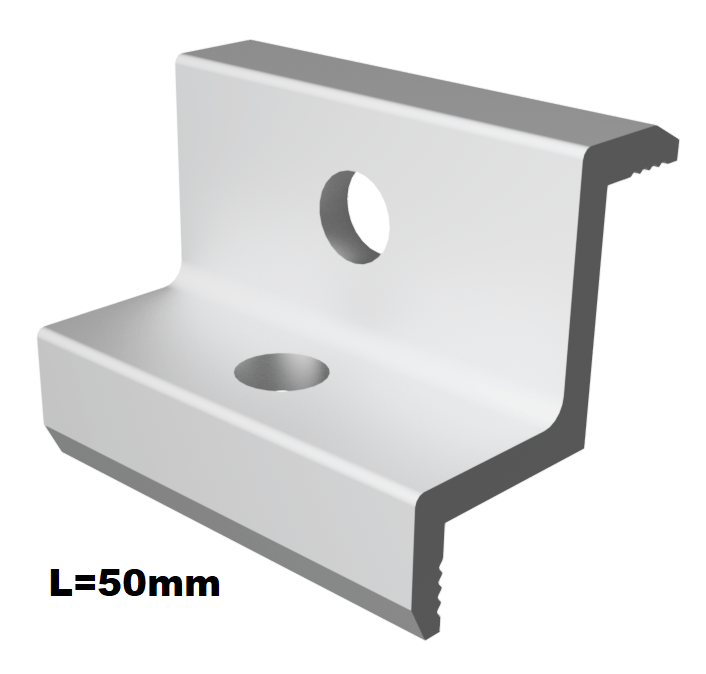

Притиск довжиною 50 мм крайній h=30 або 35 мм — це монтажний елемент для закріплення зовнішнього краю фотомодуля на алюмінієвому або іншому сумісному монтажному профілі.

Виріб встановлюється на першій або останній панелі в ряду. Під час затягування кріпильного болта притиск охоплює край рами та утримує фотомодуль у заданому положенні.

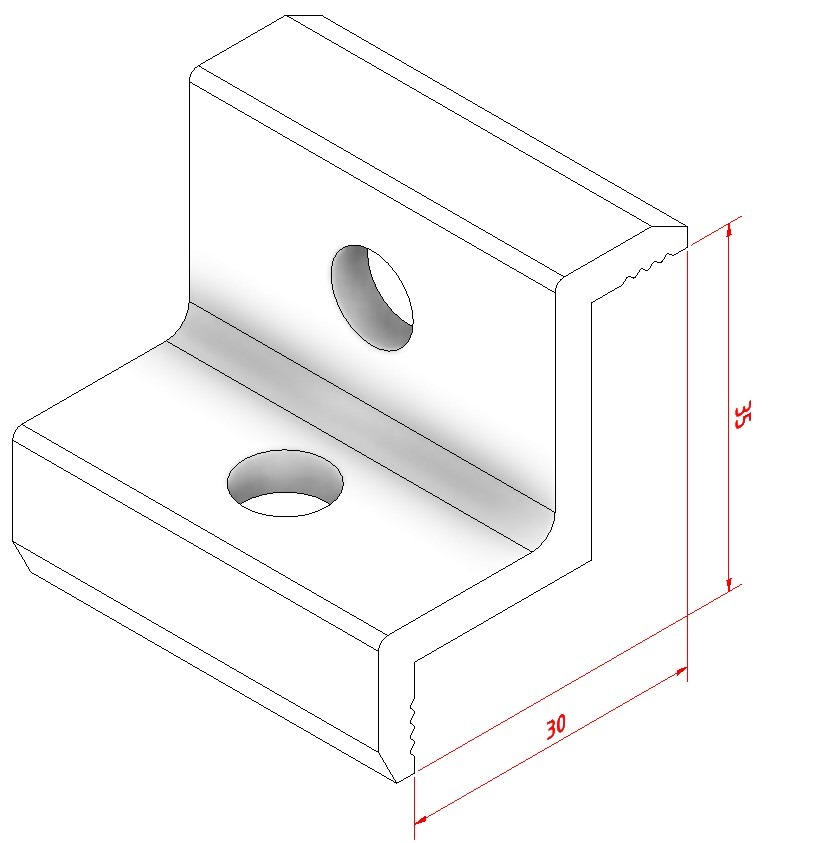

Довжина 50 мм забезпечує збільшену контактну ділянку вздовж рами. Висота h=30 або h=35 мм підбирається відповідно до геометрії конкретної сонячної панелі.

Алюмінієве виконання без анодування підходить для систем, де декоративна обробка поверхні не є обов’язковою.

Основне призначення

Крайній притиск використовується для завершення монтажного ряду фотомодулів.

Він виконує такі функції:

• закріплює першу панель у ряду;
• фіксує останній фотомодуль;
• утримує раму на монтажному профілі;
• перешкоджає зміщенню крайньої панелі;
• формує завершальний монтажний вузол;
• забезпечує можливість демонтажу фотомодуля;
• використовується у дахових системах;
• застосовується у наземних конструкціях;
• підходить для баластного монтажу;
• використовується у навісах і карпортах.

Для з’єднання двох сусідніх панелей застосовується міжпанельний притиск іншої конструкції.

Переваги притиску довжиною 50 мм

Збільшена контактна зона

Довжина 50 мм створює широку ділянку контакту з рамою фотомодуля.

Два варіанти висоти

Виріб доступний у виконанні h=30 мм або h=35 мм, що дозволяє підібрати притиск під конкретну панель.

Алюмінієве виконання

Алюміній має невелику вагу та широко застосовується у монтажних конструкціях сонячних електростанцій.

Монтаж без складного інструмента

Для встановлення достатньо сумісного болта, закладної гайки та стандартного монтажного ключа.

Розбірне кріплення

Притиск можна послабити та демонтувати при заміні або обслуговуванні фотомодуля.

Використання у різних системах СЕС

За умови сумісності виріб підходить для дахових, наземних, баластних і карпортних конструкцій.

Технічні характеристики

Що означає довжина 50 мм

Розмір 50 мм визначає довжину притискної частини вздовж рами сонячної панелі.

Цей параметр впливає на:

• площу контакту з рамою;
• розподіл зусилля затягування;
• габарити крайнього вузла;
• зручність позиціонування;
• сумісність із дозволеною монтажною зоною;
• стабільність встановлення.

Довжина 50 мм не замінює перевірку сумісності з рамою конкретного фотомодуля.

Що означає h=30 або h=35 мм

Позначення h=30 мм і h=35 мм вказує на висоту притиску та орієнтовну висоту рами, для якої він призначений.

Під час вибору потрібно перевірити:

• фактичну висоту рами;
• форму її бокової стінки;
• ширину контактної поверхні;
• дозволену виробником зону затискання;
• посадкову геометрію притиску;
• тип монтажного профілю;
• довжину болта;
• конструкцію закладної гайки.

Для рами 30 мм потрібно обирати виконання h=30, а для рами 35 мм — виконання h=35, якщо це відповідає монтажній системі.

Матеріал і поверхня

Притиск виготовлений з алюмінію без анодованої обробки.

Особливості такого виконання:

• натуральний колір металу;
• невелика вага;
• відсутність декоративного шару;
• можливі незначні виробничі відтінки;
• функціональне застосування;
• сумісність з алюмінієвими профілями за умови правильної комплектації.

Перед монтажем потрібно перевірити відсутність деформацій, гострих кромок і пошкоджень контактної зони.

Чим крайній притиск відрізняється від міжпанельного

Крайній притиск

• встановлюється на зовнішньому краї ряду;
• контактує з однією рамою;
• підбирається за висотою панелі;
• фіксує перший або останній фотомодуль.

Міжпанельний притиск

• встановлюється між двома панелями;
• одночасно утримує дві рами;
• застосовується всередині ряду;
• формує проміжок між фотомодулями.

Ці елементи мають різну конструкцію та не повинні замінювати один одного.

Де застосовується товар

Притиск довжиною 50 мм може використовуватися у системах монтажу сонячних панелей:

• на металочерепиці;
• на профнастилі;
• на бітумній покрівлі;
• на керамічній черепиці;
• на фальцевих дахах;
• на плоских покрівлях;
• у наземних металоконструкціях;
• у баластних системах;
• на сонячних навісах;
• у карпортах;
• у приватних СЕС;
• у промислових сонячних станціях.

Сумісність визначається конструкцією профілю, висотою рами та типом метизів.

Сумісність із фотомодулями

Перед встановленням потрібно перевірити:

• чи має рама висоту 30 або 35 мм;
• форму зовнішнього профілю рами;
• ширину опорної ділянки;
• дозволену зону притискання;
• відстань до скла;
• вимоги виробника фотомодуля;
• положення монтажного профілю;
• рекомендований момент затягування.

Притиск повинен контактувати тільки з металевою рамою й не торкатися скла.

Сумісність із монтажним профілем

Для правильного встановлення потрібно узгодити:

• форму паза профілю;
• тип закладної гайки;
• діаметр болта;
• довжину болта;
• глибину різьбового зачеплення;
• висоту притиску;
• висоту рами фотомодуля;
• відсутність упирання кріплення в дно профілю.

Закладна гайка повинна надійно фіксуватися в пазу та не прокручуватися.

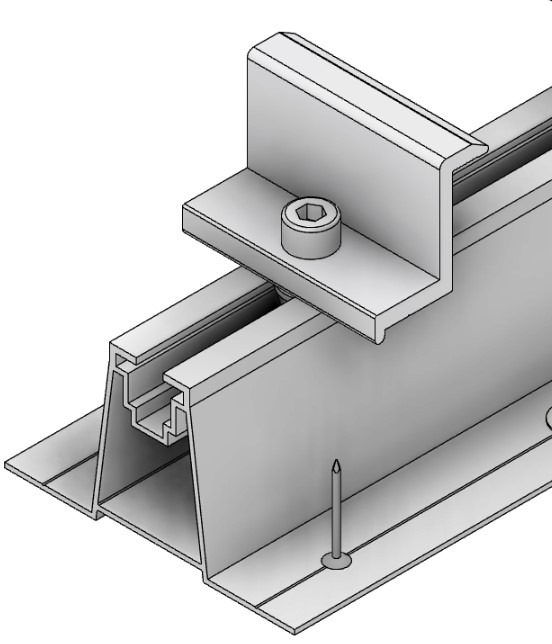

Як працює монтажний вузол

Крайній вузол складається з:

• притиску довжиною 50 мм;
• кріпильного болта;
• закладної гайки;
• монтажного профілю;
• рами фотомодуля.

Під час монтажу:

1. Закладний елемент встановлюється в паз профілю.
2. Болт проходить через отвір притиску.
3. Притиск розміщується біля краю рами.
4. Верхня частина деталі контактує з фотомодулем.
5. Болт поступово затягується.
6. Рама притискається до профілю.
7. Панель фіксується на початку або в кінці ряду.

Порядок монтажу

Рекомендована послідовність:

1. Встановити та вирівняти монтажні профілі.
2. Розташувати крайній фотомодуль.
3. Виміряти висоту рами.
4. Обрати притиск h=30 або h=35 мм.
5. Встановити закладну гайку в паз профілю.
6. Вставити кріпильний болт у притиск.
7. Розмістити деталь у дозволеній зоні рами.
8. Переконатися, що вона не контактує зі склом.
9. Попередньо затягнути болт.
10. Вирівняти положення панелі.
11. Виконати остаточне затягування.
12. Перевірити відсутність люфту та перекосу.

Момент затягування потрібно визначати за документацією виробника панелі та монтажної системи.

Ознаки правильного встановлення

Притиск змонтований правильно, якщо:

• відповідає висоті рами;
• рівно спирається на металевий профіль панелі;
• не торкається скла;
• не перекошений;
• болт встановлений вертикально;
• рама не деформується;
• закладна гайка не прокручується;
• після затягування немає люфту;
• виріб знаходиться у дозволеній монтажній зоні;
• крайній фотомодуль стабільно утримується.

Рекомендації щодо використання

Перед монтажем необхідно перевірити:

• довжину притиску 50 мм;
• відповідність висоти h=30 або h=35 мм;
• стан алюмінієвої деталі;
• відсутність деформацій;
• тип рами сонячної панелі;
• сумісність із профілем;
• діаметр і довжину болта;
• вид закладної гайки;
• допустимий момент затягування.

Не рекомендується:

• встановлювати притиск невідповідної висоти;
• використовувати пошкоджену деталь;
• допускати контакт зі склом;
• монтувати виріб із перекосом;
• застосовувати несумісний болт;
• надмірно затягувати вузол;
• використовувати крайній притиск між двома панелями;
• комбінувати елементи різних систем без перевірки.

Обмеження застосування

Притиск довжиною 50 мм є частиною комплексної монтажної системи.

Він не замінює:

• монтажний профіль;
• болт;
• закладну гайку;
• міжпанельний притиск;
• проєкт конструкції;
• розрахунок вітрових навантажень;
• розрахунок снігових навантажень;
• рекомендації виробника фотомодулів;
• контроль якості монтажу.

Усі компоненти повинні бути сумісними між собою.

Чому варто обрати цей притиск

Основні переваги:

• довжина 50 мм;
• вибір висоти h=30 або h=35 мм;
• збільшена контактна зона;
• алюмінієвий матеріал;
• невелика вага;
• поверхня без анодування;
• просте болтове встановлення;
• можливість демонтажу панелі;
• використання у різних типах СЕС;
• сумісність із профільними системами.

Доставка та замовлення

Замовити притиск довжиною 50 мм крайній h=30 або 35 мм можна через кошик інтернет-магазину або звернувшись до менеджера.

Для правильного підбору рекомендується повідомити:

• висоту рами фотомодуля;
• модель панелі;
• потрібний варіант h=30 або h=35 мм;
• тип монтажного профілю;
• кількість крайніх притисків;
• тип болта;
• вид закладної гайки;
• конструкцію СЕС;
• населений пункт для доставки.

Менеджери допоможуть підібрати монтажні профілі, міжпанельні притиски, болти, гайки та інші комплектуючі.

Як цей товар називають у Польщі

Польська назва:

Klema końcowa o długości 50 mm do ramy 30 lub 35 mm

Інші варіанти:

• zacisk końcowy 50 mm;
• klema końcowa h=30 mm;
• klema końcowa h=35 mm;
• aluminiowy zacisk do skrajnego modułu PV;
• końcowy uchwyt panelu fotowoltaicznego.

Польський опис:

Klema końcowa o długości 50 mm jest przeznaczona do mocowania pierwszego lub ostatniego modułu fotowoltaicznego na profilu montażowym. Produkt jest dostępny w wersji do ramy o wysokości 30 lub 35 mm.

Як цей товар називають у Німеччині

Німецька назва:

PV-Endklemme 50 mm für Modulrahmen 30 oder 35 mm

Інші варіанти:

• Solarmodul-Endklemme 50 mm;
• Endklemme für 30-mm-Modulrahmen;
• Endklemme für 35-mm-Modulrahmen;
• Aluminium-Endhalter für PV-Module;
• Endklemme für Montageschienen.

Німецький опис:

Die PV-Endklemme mit einer Länge von 50 mm befestigt das erste oder letzte Solarmodul auf der Montageschiene. Sie ist in einer Ausführung für Modulrahmen mit 30 oder 35 mm Höhe erhältlich.
