Профіль монтажний 41x62x2 ST-arm ZNС

Профіль монтажний 41x62x2 ST-arm ZNС

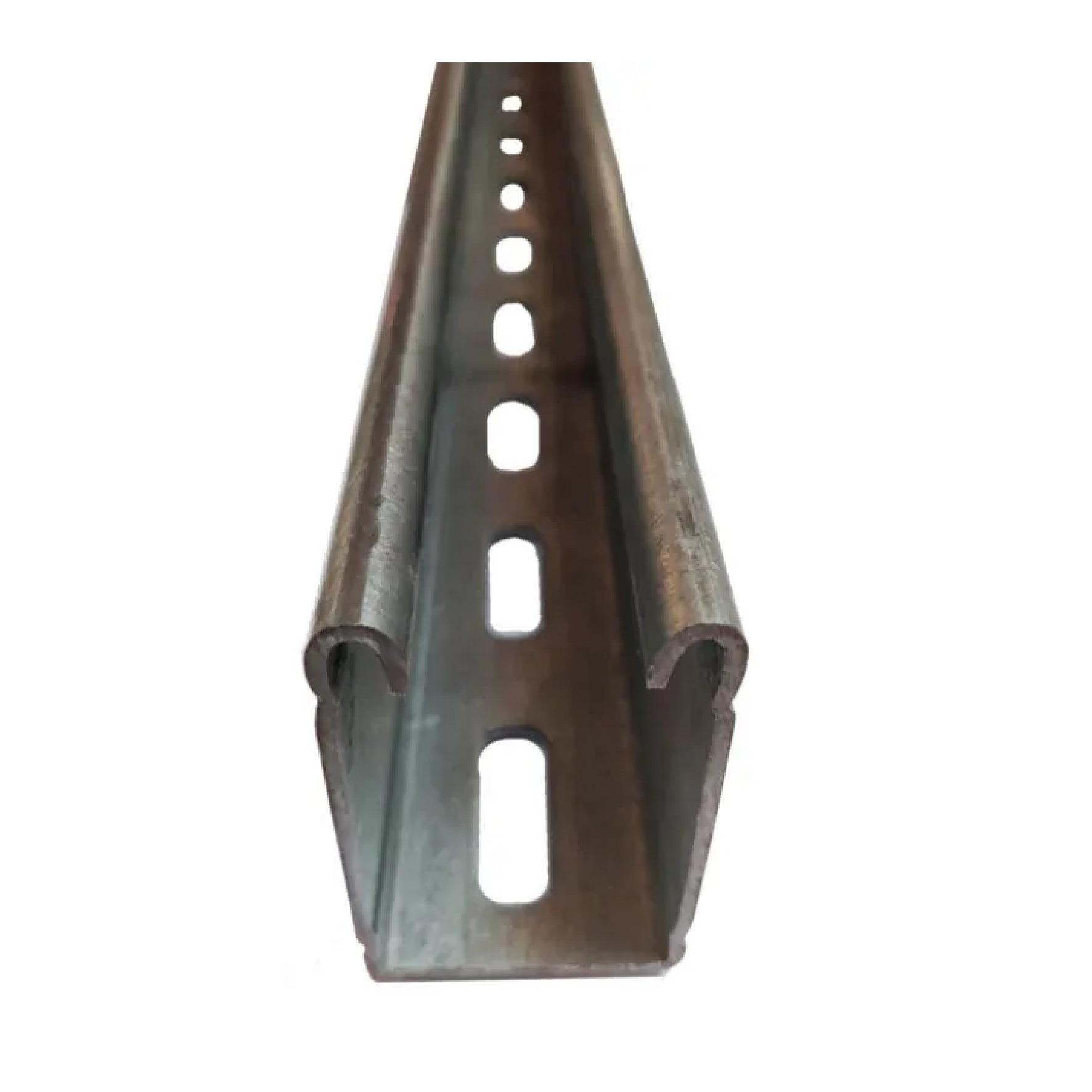

Профіль монтажний 41x62x2 ST-arm ZNС призначений для створення монтажних конструкцій сонячних електростанцій. Він використовується як конструкційний елемент, до якого можуть приєднуватися відповідні кронштейни, з’єднувальні деталі та інші компоненти системи кріплення.

Профіль має номінальні розміри перерізу 41×62 мм і товщину металу 2 мм. Сталева основа забезпечує конструкційну жорсткість, а цинкове покриття захищає поверхню від корозійного впливу.

Такий профіль може використовуватися у відповідних дахових та інших монтажних системах СЕС, якщо його геометрія та характеристики відповідають конструктивним вимогам проєкту.

4. Технічні характеристики

Точна довжина, форма перерізу, наявність перфорації, марка сталі та характеристики цинкового покриття потребують уточнення за специфікацією виробу.

5. Що означає маркування 41×62×2 ST-arm ZNС

Назва товару містить основні параметри профілю:

• 41 мм — один із номінальних розмірів поперечного перерізу;

• 62 мм — другий номінальний розмір поперечного перерізу;

• 2 мм — товщина металу;

• ST-arm — позначення серії або виконання профілю;

• ZNС — маркування покриття виробу.

При підборі профілю важливо враховувати всі ці параметри, оскільки монтажні елементи з різними розмірами та формою перерізу можуть мати різну сумісність із кронштейнами та метизами.

6. Для чого потрібен монтажний профіль

У системах кріплення сонячних панелей монтажний профіль може виконувати функцію основи для встановлення та механічної фіксації інших компонентів конструкції.

Спрощена схема монтажного вузла:

Несуча основа → кронштейн → монтажний профіль → кріпильні елементи → фотомодуль

У такій конструкції профіль з’єднує окремі монтажні вузли та бере участь у передаванні навантажень на опорні елементи.

Конкретна схема залежить від типу монтажної системи.

7. Особливості профілю 41×62×2 мм

Профіль має висоту перерізу 62 мм і ширину 41 мм.

Порівняно з профілями меншої висоти такий переріз має іншу геометрію, що впливає на його механічні характеристики.

Основні особливості:

• сталеве виконання;

• номінальний переріз 41×62 мм;

• товщина стінки 2 мм;

• захисне цинкове покриття;

• можливість використання з відповідними монтажними компонентами;

• застосування в конструкціях, для яких передбачено профіль такого типорозміру.

Важливо: більша висота профілю не означає автоматично більшу допустиму відстань між опорами. Для визначення прольотів необхідний розрахунок із урахуванням геометрії перерізу та навантажень.

8. Цинкове покриття ZNС

Сталевий профіль має захисне покриття з маркуванням ZNС.

Цинкове покриття застосовується для захисту сталі від корозії. Це особливо важливо для монтажних конструкцій, які можуть експлуатуватися на відкритому повітрі.

Особливості:

• захист сталевої поверхні;

• можливість використання у відповідних зовнішніх конструкціях;

• поєднання з сумісними оцинкованими кріпильними компонентами;

• застосування у механічних монтажних вузлах.

Для визначення корозійної стійкості необхідно знати спосіб нанесення та товщину покриття.

9. Використання в дахових СЕС

Профіль монтажний 41x62x2 ST-arm ZNС може використовуватися у відповідних дахових конструкціях сонячних електростанцій.

Залежно від монтажної системи він може виконувати функції:

• основи для встановлення фотомодулів;

• поздовжнього елемента монтажної конструкції;

• поперечного конструкційного елемента;

• частини вузла з’єднання з кронштейнами;

• допоміжного елемента металоконструкції.

Сумісність із конкретним типом покрівлі визначається всією системою кріплення, а не лише профілем.

10. Використання в інших монтажних конструкціях

Окрім дахових сонячних електростанцій, профіль може застосовуватися у відповідних опорних та допоміжних металоконструкціях.

Можливі сфери використання:

• монтажні системи сонячних панелей;

• опорні конструкції для обладнання;

• металеві монтажні рами;

• допоміжні кріпильні вузли;

• конструкції для інженерного обладнання.

Застосування визначається конструктивною схемою та допустимими навантаженнями.

11. Сумісні монтажні компоненти

Для встановлення профілю можуть використовуватися такі компоненти:

Сумісність необхідно перевіряти за формою профілю, геометрією монтажних пазів та параметрами кріплення.

12. Порівняння монтажних профілів 41×41×1,5 та 41×62×2

Для різних монтажних завдань можуть використовуватися профілі з різними геометричними параметрами.

Профіль 41×62×2 мм має більшу висоту перерізу та товщину металу.

Проте для порівняння несучої здатності необхідно враховувати повну геометрію перерізу, марку сталі, довжину прольоту та схему навантаження.

13. Як правильно підібрати монтажний профіль

Перед замовленням рекомендується перевірити:

1. Номінальний переріз — 41×62 мм.

2. Товщину металу — 2 мм.

3. Необхідну довжину профілю.

4. Форму поперечного перерізу.

5. Наявність та тип монтажних отворів.

6. Сумісність кронштейнів і метизів.

7. Відстань між опорами.

8. Розрахункові навантаження.

9. Умови експлуатації.

10. Відповідність конструктивній схемі СЕС.

Для несучих елементів сонячної електростанції необхідно враховувати вітрові, снігові та інші розрахункові навантаження.

14. Монтаж профілю

Загальний порядок встановлення:

1. Підготувати монтажну основу.

2. Встановити відповідні кронштейни або опорні елементи.

3. Розмістити профіль відповідно до монтажної схеми.

4. Вирівняти конструкцію.

5. Встановити сумісні з’єднувальні елементи.

6. Виконати механічну фіксацію профілю.

7. Перевірити положення монтажних вузлів.

8. Встановити наступні компоненти системи кріплення.

9. Перевірити стан захисного покриття та готової конструкції.

Місця різання або пошкодження цинкового покриття необхідно захищати відповідно до умов експлуатації.

15. Перевірка після монтажу

Після встановлення профілю рекомендується перевірити:

• правильність його розташування;

• відповідність монтажній схемі;

• відстані між опорами;

• правильність з’єднання з кронштейнами;

• стан метизів;

• відсутність небажаних деформацій;

• стан захисного покриття;

• відповідність готової конструкції проєкту.

16. Основні особливості

Профіль монтажний 41x62x2 ST-arm ZNС має такі характеристики:

• сталевий конструкційний елемент;

• номінальний переріз 41×62 мм;

• товщина стінки 2 мм;

• захисне цинкове покриття;

• можливість застосування в системах кріплення СЕС;

• механічне з’єднання із сумісними кронштейнами та метизами;

• використання в опорних і допоміжних монтажних конструкціях.

17. Рекомендації та обмеження

Не рекомендується:

• використовувати профіль без перевірки навантажень;

• встановлювати його з несумісними кронштейнами;

• підбирати метизи лише за зовнішнім виглядом;

• перевищувати розрахункові відстані між опорами;

• використовувати пошкоджені монтажні елементи;

• залишати незахищені місця пошкодження цинкового покриття;

• визначати несучу здатність виключно за розмірами перерізу.

18. Назва та короткий опис польською

Nazwa:
Stalowy ocynkowany profil montażowy 41×62×2 mm ST-arm ZNC

Opis:
Stalowy profil montażowy ST-arm o przekroju 41×62 mm i grubości ścianki 2 mm, z ochronną powłoką cynkową. Przeznaczony do odpowiednich konstrukcji montażowych paneli fotowoltaicznych.

19. Назва та короткий опис німецькою

Produktname:
Verzinktes Stahl-Montageprofil 41×62×2 mm ST-arm ZNC

Beschreibung:
Stahl-Montageprofil ST-arm mit einem Querschnitt von 41×62 mm und einer Wandstärke von 2 mm. Mit schützender Zinkbeschichtung für geeignete PV-Montagesysteme und Tragkonstruktionen.
