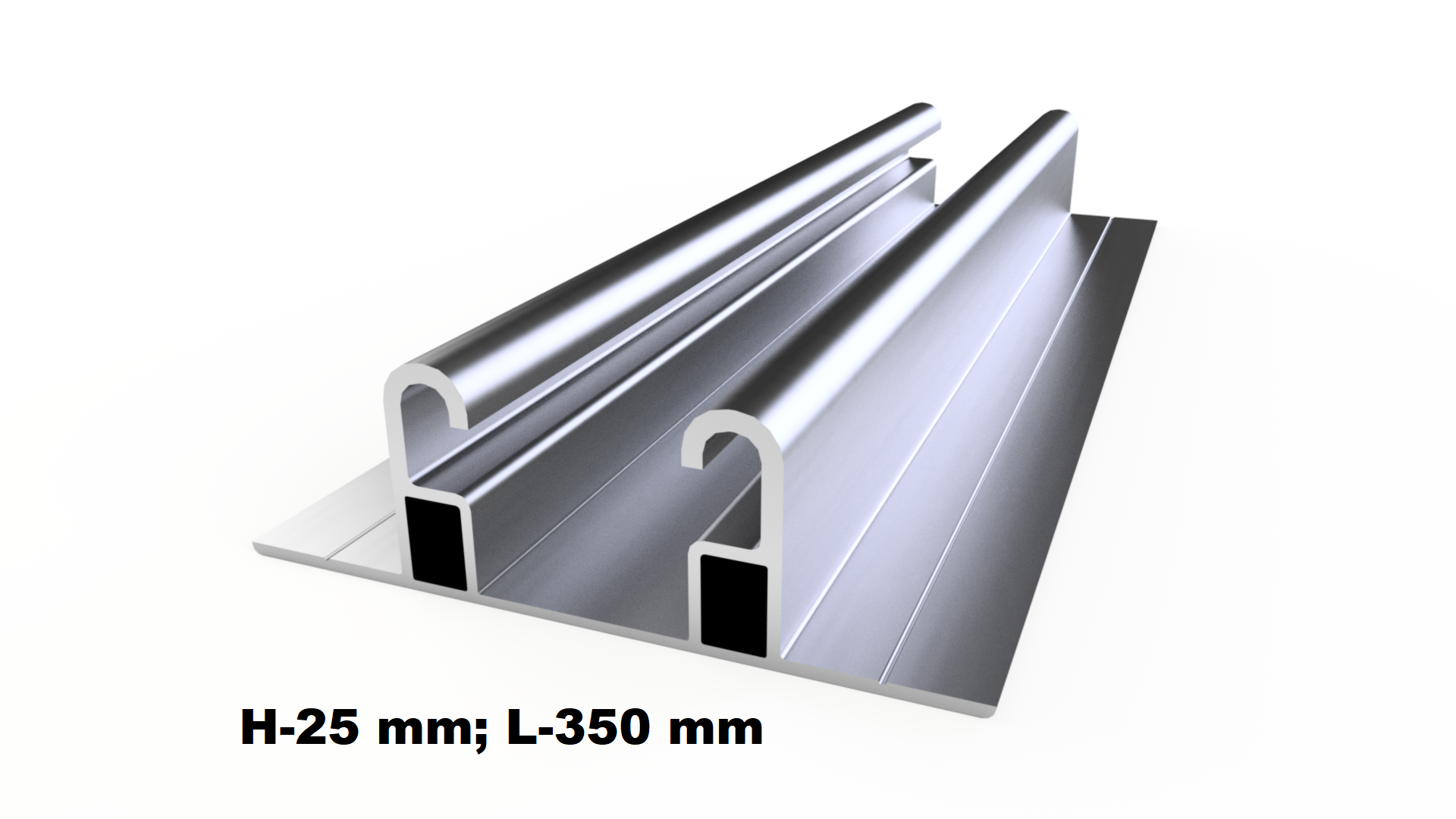

Алюмінієвий блок 350 мм для безпрофільної системи Н=25 мм

Алюмінієвий блок 350 мм для безпрофільної системи Н=25 мм використовується як монтажний компонент у конструкціях для встановлення сонячних панелей.

Його завдання — сформувати локальну точку кріплення фотомодуля. Замість суцільного профілю під усім рядом панелей безпрофільна система використовує окремі блоки, розташування яких визначається монтажною схемою.

Блок працює у складі вузла разом із відповідним притиском, метизами та іншими компонентами системи.

Ця модифікація має довжину 350 мм та висоту Н=25 мм.

Технічні характеристики

Призначення блока 350 мм

Блок використовується для створення монтажної основи під фотомодулем у точках, визначених конструкцією системи.

Залежно від монтажної схеми він може входити до вузлів:

• на краю ряду сонячних панелей;
• між сусідніми фотомодулями;
• разом із крайніми притисками;
• разом із міжпанельними притисками;
• у складі безпрофільної конструкції кріплення СЕС.

Точне положення та кількість блоків визначаються проєктом або монтажною схемою системи.

Що означає Н=25 мм

Н=25 мм — це висота самого алюмінієвого блока.

Цей параметр не означає висоту рамки сонячної панелі. Для визначення сумісності необхідно враховувати геометрію всього монтажного вузла:

• блок;
• рамку фотомодуля;
• притиск;
• метизи;
• монтажну основу.

Тому H25 потрібно розглядати саме як типорозмір монтажного блока.

Порівняння блоків 350 мм за висотою

Для довжини 350 мм у лінійці використовуються блоки різної висоти:

Порівняно з H25:

• H50 вищий на 25 мм;
• H80 вищий на 55 мм.

Однакова довжина не робить ці блоки взаємозамінними. Необхідну висоту потрібно визначати відповідно до конструкції системи кріплення.

Лінійка блоків H25

Алюмінієві блоки висотою Н=25 мм представлені у декількох варіантах довжини:

Таким чином, можна підібрати необхідну довжину блока, зберігаючи висоту монтажного елемента Н=25 мм.

Конкретний типорозмір потрібно вибирати відповідно до монтажної схеми, а не використовувати блоки різної довжини як автоматично взаємозамінні.

Принцип безпрофільної системи

У класичній системі сонячні панелі часто встановлюються на довгі алюмінієві профілі.

Безпрофільна конструкція використовує інший принцип: монтажна основа формується локально, окремими блоками.

Спрощена структура вузла:

монтажна основа → алюмінієвий блок H25 → притиск → рамка фотомодуля

У такій конструкції Алюмінієвий блок 350 мм формує основу монтажної точки, а відповідний притиск забезпечує фіксацію рамки панелі.

Встановлення на краю ряду

У крайніх точках масиву фотомодулів блок може використовуватися разом із відповідним крайнім притиском.

У такому вузлі:

• алюмінієвий блок створює монтажну основу;
• крайній притиск фіксує зовнішню сторону рамки фотомодуля;
• метизи забезпечують механічне з’єднання компонентів.

При комплектації потрібно перевірити відповідність усіх елементів конкретній монтажній системі.

Встановлення між панелями

У монтажних точках між двома сусідніми фотомодулями може використовуватися відповідний міжпанельний притиск.

Він встановлюється між рамками сонячних панелей та забезпечує їх фіксацію у монтажному вузлі.

Притиск повинен взаємодіяти з рамкою фотомодуля, а не зі склом.

Де застосовується блок 350 мм H25

Блок може використовуватися у відповідних конструкціях:

• домашніх сонячних електростанцій;
• комерційних СЕС;
• дахових масивів фотомодулів;
• безпрофільних систем монтажу;
• нових конструкцій кріплення;
• при розширенні сумісних існуючих систем.

Можливість застосування на конкретному типі покрівлі або іншій основі залежить від конструкції всієї монтажної системи.

Чим особливий H25

Блок H25 має меншу висоту порівняно з H50 та H80.

При цьому менша висота не означає, що H25 є кращим або універсальнішим варіантом. Кожен типорозмір призначений для відповідної геометрії монтажного вузла.

При виборі потрібно враховувати:

• необхідну висоту монтажної точки;
• довжину блока;
• положення блока;
• конструкцію притиску;
• геометрію рамки фотомодуля;
• монтажну основу.

Переваги безпрофільного принципу монтажу

Застосування окремих алюмінієвих блоків дозволяє створювати монтажні точки без суцільного довгого профілю там, де це передбачено конструкцією.

Практичні особливості:

• компактні монтажні компоненти;
• менша кількість довгомірних елементів;
• зручніше транспортування комплектуючих;
• локальне формування точок кріплення;
• модульний принцип побудови системи;
• можливість підбору блока потрібного типорозміру.

Кількість блоків залежить від монтажної схеми та не повинна визначатися лише кількістю фотомодулів.

Сумісні компоненти

Залежно від конструкції разом із блоком можуть використовуватися:

• крайні притиски;
• міжпанельні притиски;
• болти;
• гайки;
• шайби;
• елементи герметизації;
• інші монтажні блоки;
• інші компоненти безпрофільної системи.

Як підібрати блок 350 мм H25

Перед замовленням рекомендується перевірити:

1. Довжину — 350 мм.
2. Висоту — Н=25 мм.
3. Тип безпрофільної системи.
4. Положення блока у монтажній схемі.
5. Геометрію рамки фотомодуля.
6. Тип притиску.
7. Сумісність метизів.
8. Тип монтажної основи.
9. Необхідну кількість блоків.
10. Виконання поверхні, якщо цей параметр важливий для конкретної комплектації.

Монтаж

Загальний принцип встановлення:

1. Виконати розмітку розташування сонячних панелей.
2. Визначити точки встановлення блоків.
3. Підготувати монтажну основу.
4. Розмістити блоки H25 відповідно до схеми.
5. Виконати механічне кріплення, передбачене конструкцією.
6. Встановити фотомодулі.
7. Встановити відповідні притиски.
8. Встановити метизи.
9. Вирівняти панелі.
10. Виконати остаточну фіксацію.
11. Перевірити монтажні вузли.

Якщо конструкція передбачає проходження кріплення через покрівлю, необхідно застосувати відповідне рішення для герметизації.

Перевірка після встановлення

Після монтажу рекомендується перевірити:

• відповідність положення блоків монтажній схемі;
• правильність використання типорозміру H25;
• надійність механічної фіксації;
• відсутність перекосів;
• положення фотомодулів;
• правильність встановлення притисків;
• контакт притисків із рамками панелей;
• правильність встановлення метизів;
• вирівнювання сусідніх фотомодулів;
• стабільність усіх монтажних вузлів.

Рекомендації та обмеження

Не рекомендується:

• замінювати H25 на H50 або H80 без перевірки конструкції;
• замінювати блок 350 мм блоком іншої довжини без перевірки монтажної схеми;
• використовувати несумісні притиски;
• самостійно змінювати геометрію блока;
• визначати допустиме навантаження лише за габаритами виробу;
• визначати кількість блоків тільки за кількістю сонячних панелей;
• використовувати блок у непередбаченій системі без перевірки сумісності.

Основні особливості блока 350 мм H25

• довжина — 350 мм;
• висота — Н=25 мм;
• матеріал — алюміній;
• призначений для безпрофільної системи;
• формує локальну монтажну точку;
• використовується з відповідними притисками та метизами;
• компактний формат монтажного компонента;
• застосовується у конструкціях кріплення фотомодулів.

Назва польською

Aluminiowy blok 350 mm do systemu bezprofilowego H=25 mm

Короткий опис:
Aluminiowy blok o długości 350 mm i wysokości H=25 mm przeznaczony do bezprofilowych systemów montażowych paneli fotowoltaicznych.

Назва німецькою

Aluminiumblock 350 mm für profilloses Montagesystem H=25 mm

Короткий опис:
Aluminiumblock mit 350 mm Länge und H=25 mm Höhe für profilfreie Montagesysteme zur Befestigung von Solarmodulen.

У комплект до цього блоку може бути додано:

– притиск крайній;

– притиск міжпанельний;

– болт INBUS M8 A2 – 1 шт.;
– гайка профільна М8 з фіксатором – 1 шт.;
– стрічка бутилкаучукова;
– заклепка відривна – 2 шт.;
– гвинт самосверлящий – 2 шт.
