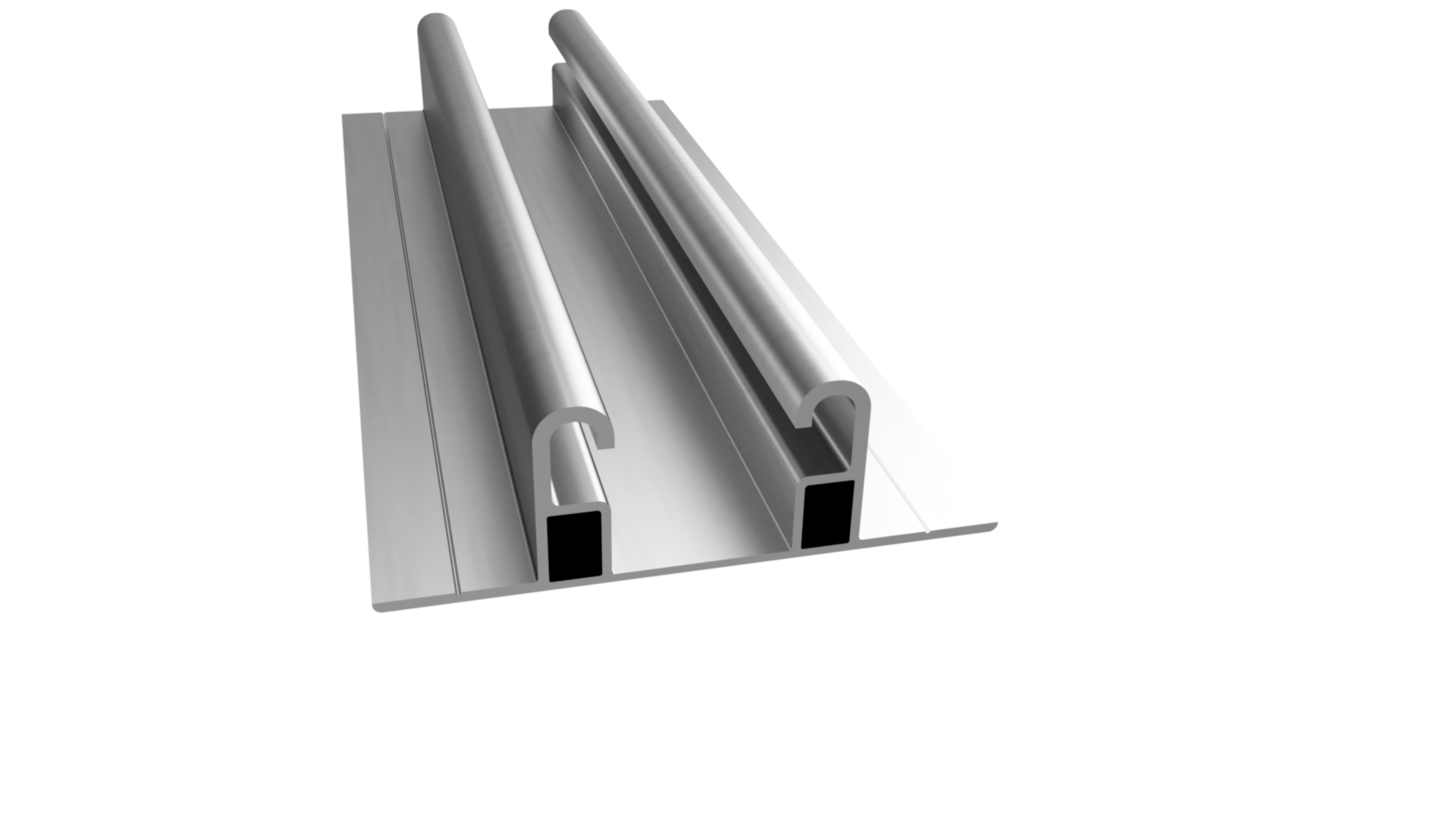

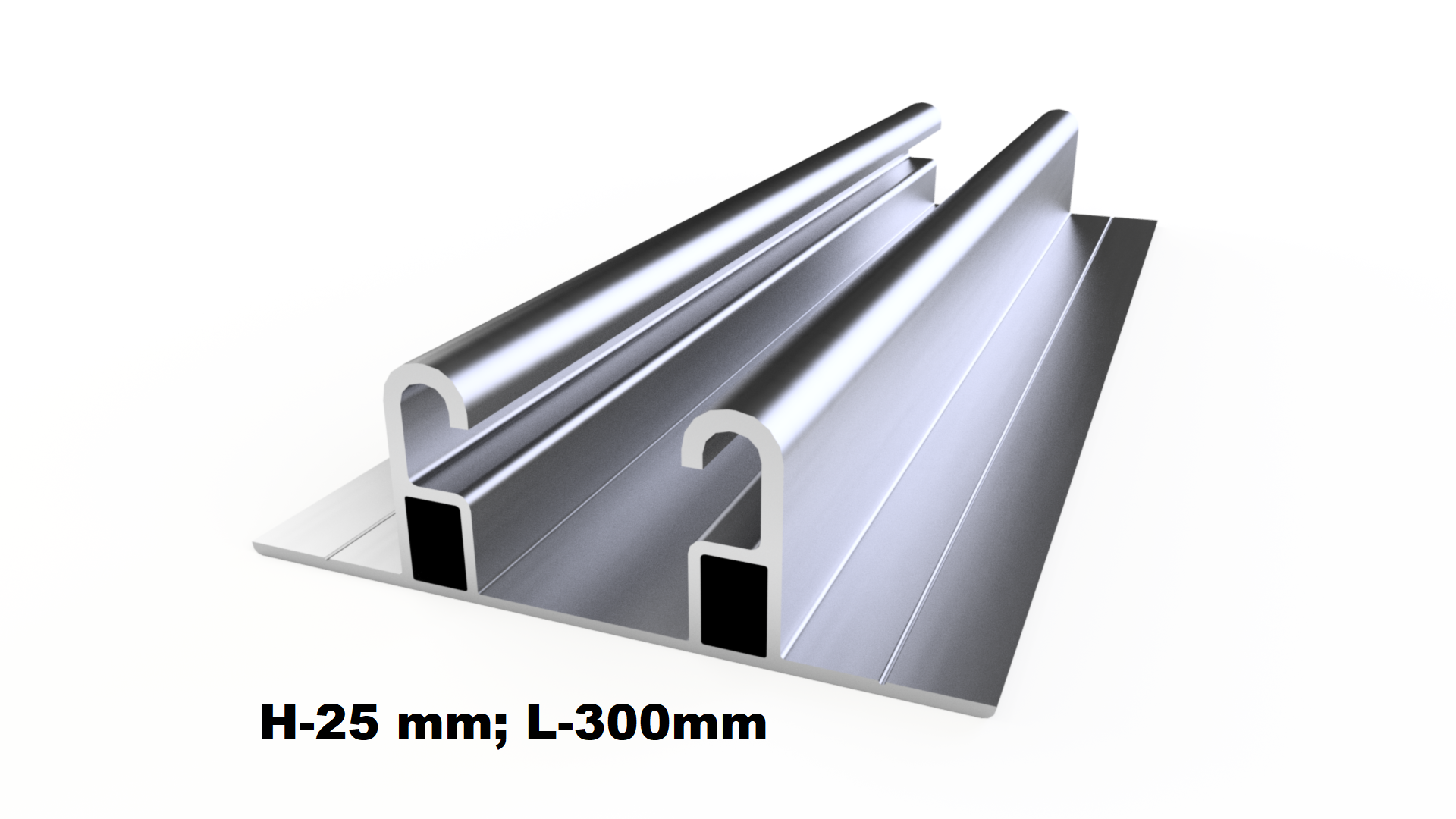

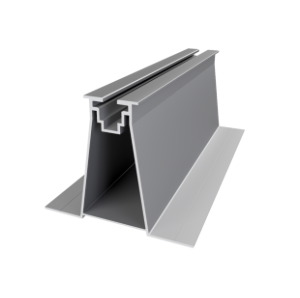

Блок алюмінієвий 300 мм для безпрофільної системи Н=25 мм

Блок алюмінієвий 300 мм для безпрофільної системи Н=25 мм використовується як монтажна основа у конструкціях кріплення сонячних панелей без суцільного довгого профілю там, де такий принцип передбачений системою.

Окремі блоки розміщуються у визначених монтажною схемою точках. На них формується вузол фіксації рамки фотомодуля за допомогою відповідного крайнього або міжпанельного притиску та метизів.

Модифікація має довжину 300 мм і висоту 25 мм.

Основні характеристики

Що означає H25

Позначення Н=25 мм визначає висоту самого алюмінієвого блока.

H25 не означає, що блок автоматично призначений для фотомодуля з рамкою висотою 25 мм. Сумісність потрібно визначати за геометрією всього монтажного вузла.

При підборі враховують:

• типорозмір блока;
• геометрію рамки фотомодуля;
• тип притиску;
• використовувані метизи;
• монтажну основу;
• конструкцію безпрофільної системи.

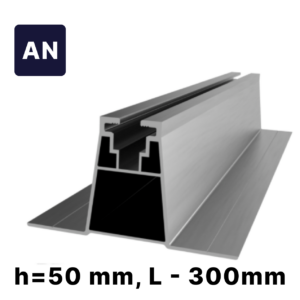

Порівняння H25, H50 та H80

Для довжини 300 мм доступні різні за висотою типорозміри:

Блок H25:

• на 25 мм нижчий за H50;
• на 55 мм нижчий за H80.

Незважаючи на однакову довжину, H25, H50 та H80 мають різну геометрію. Замінювати один типорозмір іншим без перевірки монтажної конструкції не рекомендується.

Лінійка блоків H25

У серії з висотою 25 мм уже представлені різні варіанти довжини:

Висота цих блоків однакова, проте вони відрізняються довжиною. Необхідний варіант потрібно підбирати відповідно до монтажної схеми.

Як працює безпрофільна система

У традиційній профільній конструкції під фотомодулями використовуються довгі монтажні профілі.

Безпрофільна система формує необхідні точки кріплення за допомогою окремих блоків.

У спрощеному вигляді:

монтажна основа → блок H25 → притиск → рамка фотомодуля

Таким чином, Блок алюмінієвий 300 мм є основою окремої монтажної точки, а притиск забезпечує механічну фіксацію рамки сонячної панелі.

Використання на краю ряду

У крайній частині масиву фотомодулів блок може використовуватися з відповідним крайнім притиском.

У такому монтажному вузлі:

• блок створює монтажну основу;
• притиск фіксує край рамки фотомодуля;
• метизи з’єднують компоненти вузла відповідно до конструкції системи.

Перед монтажем потрібно перевірити сумісність усіх компонентів.

Використання між фотомодулями

У відповідному вузлі між двома сусідніми панелями може застосовуватися міжпанельний притиск.

Він фіксує рамки сусідніх фотомодулів, а алюмінієвий блок формує монтажну основу вузла.

Притиск повинен працювати з рамкою панелі, а не зі склом фотомодуля.

Застосування блока 300 мм H25

Блок може використовуватися у відповідних безпрофільних конструкціях:

• домашніх сонячних електростанцій;
• комерційних СЕС;
• дахових масивів фотомодулів;
• нових монтажних систем;
• при комплектації сумісних конструкцій кріплення.

Тип покрівлі або іншої монтажної основи повинен відповідати конструкції конкретної системи.

Особливості блока висотою 25 мм

H25 — нижчий типорозмір у порівнянні з H50 та H80.

При цьому менша висота не означає, що H25 є універсально кращим рішенням. Правильний блок підбирається відповідно до геометрії монтажної конструкції.

Враховують:

• необхідну висоту монтажної точки;
• довжину блока;
• розташування блока;
• тип притиску;
• геометрію фотомодуля;
• монтажну основу.

Переваги безпрофільного принципу

Використання окремих блоків дозволяє формувати монтажну конструкцію без суцільного довгого профілю там, де це передбачено системою.

Практичні особливості такого рішення:

• компактний формат комплектуючих;
• менша кількість довгомірних елементів;
• зручне транспортування;
• локальне формування монтажних точок;
• модульний принцип комплектування;
• можливість вибору необхідного типорозміру блока.

Кількість і розташування блоків визначаються монтажною схемою.

Сумісні компоненти

Разом із блоком, залежно від конструкції системи, можуть застосовуватися:

• крайні притиски;
• міжпанельні притиски;
• болти;
• гайки;
• шайби;
• елементи герметизації;
• блоки інших типорозмірів;
• інші компоненти безпрофільної системи.

Як підібрати блок 300 мм H25

Перед замовленням рекомендується перевірити:

1. Довжину — 300 мм.
2. Висоту — Н=25 мм.
3. Тип монтажної системи.
4. Розташування блока у монтажній схемі.
5. Геометрію рамки фотомодуля.
6. Тип крайнього або міжпанельного притиску.
7. Сумісність метизів.
8. Тип монтажної основи.
9. Необхідну кількість блоків.
10. Виконання поверхні, якщо цей параметр має значення для конкретної комплектації.

Монтаж блока H25

Загальний порядок монтажу:

1. Виконати розмітку розташування фотомодулів.
2. Визначити точки встановлення блоків.
3. Підготувати монтажну основу.
4. Встановити блоки H25 згідно зі схемою.
5. Виконати передбачене конструкцією механічне кріплення.
6. Розмістити сонячні панелі.
7. Встановити відповідні притиски.
8. Встановити метизи.
9. Вирівняти фотомодулі.
10. Виконати остаточну фіксацію.
11. Перевірити всі монтажні вузли.

Якщо спосіб монтажу передбачає проходження кріплення через покрівлю, потрібно передбачити відповідне рішення для герметизації.

Що перевірити після монтажу

Після встановлення рекомендується перевірити:

• відповідність положення блоків монтажній схемі;
• правильність типорозміру H25;
• надійність механічного кріплення;
• відсутність перекосів;
• правильність положення фотомодулів;
• відповідність притисків;
• контакт притисків із рамкою фотомодуля;
• правильність встановлення метизів;
• вирівнювання сусідніх панелей;
• стабільність готових монтажних вузлів.

Рекомендації та обмеження

Не рекомендується:

• замінювати H25 на H50 або H80 без перевірки конструкції;
• замінювати блок 300 мм іншим за довжиною блоком без перевірки монтажної схеми;
• застосовувати несумісні притиски;
• змінювати геометрію блока;
• визначати допустиме навантаження тільки за габаритами виробу;
• розраховувати кількість блоків лише за кількістю фотомодулів;
• використовувати блок поза передбаченою монтажною системою без перевірки сумісності.

Основні особливості блока 300 мм H25

• довжина — 300 мм;
• висота — Н=25 мм;
• матеріал — алюміній;
• використання у безпрофільних системах;
• формування локальної монтажної точки;
• компактний формат;
• сумісність із відповідними притисками та метизами;
• застосування у конструкціях кріплення сонячних панелей.

Назва польською

Aluminiowy blok 300 mm do systemu bezprofilowego H=25 mm

Короткий опис:
Aluminiowy blok o długości 300 mm i wysokości H=25 mm przeznaczony do bezprofilowych systemów montażowych paneli fotowoltaicznych.

Назва німецькою

Aluminiumblock 300 mm für profilloses Montagesystem H=25 mm

Короткий опис:
Aluminiumblock mit 300 mm Länge und H=25 mm Höhe für profilfreie Montagesysteme zur Befestigung von Solarmodulen.

У комплект до цього блоку може бути додано:

– притиск крайній;

– притиск міжпанельний;

– болт INBUS M8 A2 – 1 шт.;
– гайка профільна М8 з фіксатором – 1 шт.;
– стрічка бутилкаучукова;
– заклепка відривна – 2 шт.;
– гвинт самосверлящий – 2 шт.
