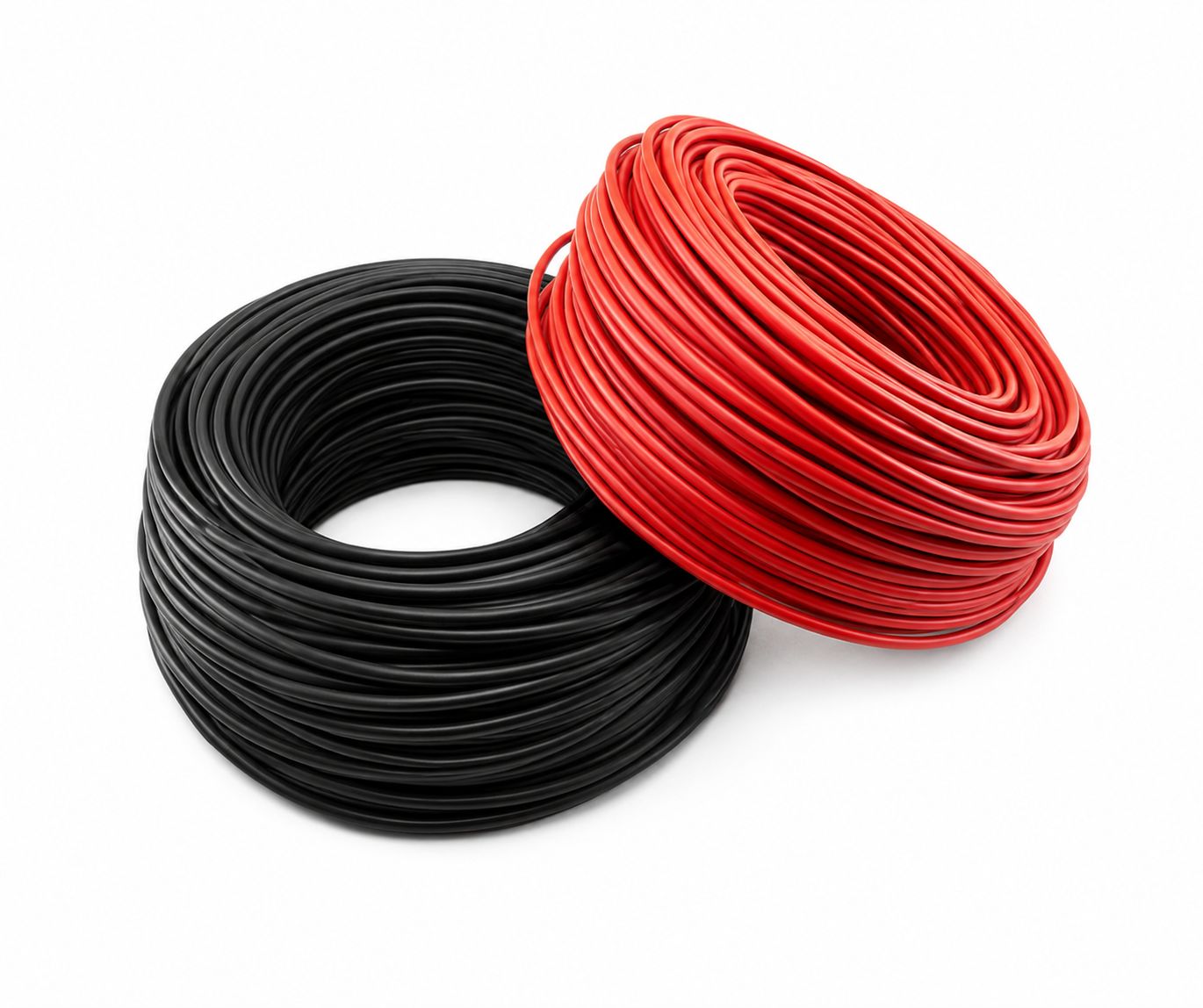

Кабель H1Z2Z2-K 1×6 червоний

Кабель червоний H1Z2Z2-K 1×6

Кабель червоний H1Z2Z2-K 1×6 призначений для використання у сонячних електростанціях, де потрібно виконати підключення між фотомодулями, стрінгами, DC-захистом та інверторним обладнанням.

Це спеціалізований сонячний кабель, який застосовується у постійнострумовій частині СЕС. Він підходить для прокладання кабельних ліній між панелями, підключення до конекторів, комутаційних коробок, інверторів та іншого обладнання, яке працює у DC-контурі.

Позначення H1Z2Z2-K вказує на тип сонячного кабелю. Формат 1×6 означає одну струмопровідну жилу з номінальним перерізом 6 мм².

Кабель виготовляється українським виробником ГалКат та може використовуватися для комплектації побутових, комерційних і промислових сонячних електростанцій.

Для чого використовується кабель червоний H1Z2Z2-K 1×6

Кабель застосовується для передачі постійного струму у фотоелектричних системах.

Основні варіанти використання:

• підключення сонячних панелей;
• з’єднання фотомодулів у стрінги;
• прокладання плюсової DC-лінії;
• підключення стрінга до інвертора;
• підключення до DC-захисту;
• підключення до комутаційних коробок;
• монтаж кабельних трас на дахових СЕС;
• монтаж кабельних трас на наземних СЕС;
• заміна пошкоджених ділянок кабельної лінії;
• комплектація нових об’єктів сонячної енергетики.

Червоний кабель найчастіше використовують для позначення плюсової лінії, щоб під час монтажу й обслуговування було простіше контролювати полярність підключення.

Основні переваги

Призначений для сонячних електростанцій

Кабель H1Z2Z2-K використовується у фотоелектричних системах і підходить для підключення сонячних панелей, стрінгів та інверторів.

Переріз 1×6 мм²

Переріз 6 мм² часто застосовується у DC-лініях СЕС, коли потрібно передати струм від фотомодулів до інверторного обладнання з урахуванням довжини траси та допустимих втрат.

Червоний колір для маркування полярності

Червоний кабель зручно застосовувати для плюсової лінії. Це допомагає швидше орієнтуватися у кабельній системі та зменшує ризик помилки під час підключення.

Виробник ГалКат

Кабель виготовляється компанією ГалКат в Україні. Це зручно для постачання, комплектації об’єктів і замовлення кабелю під конкретний проєкт.

Сумісність із PV-конекторами

Кабель може використовуватися з відповідними конекторами для сонячних панелей, якщо вони підтримують переріз 6 мм².

Для дахових і наземних СЕС

Кабель можна застосовувати на приватних, комерційних, промислових, дахових і наземних сонячних електростанціях.

Зручність під час сервісу

Колірне розділення ліній допомагає швидше виконувати огляд, перевірку стрінгів, діагностику та обслуговування DC-частини.

Технічні характеристики

Що означає H1Z2Z2-K

H1Z2Z2-K — це маркування кабелю, який застосовується у фотоелектричних системах.

Такий кабель використовують для:

• підключення фотомодулів;
• роботи у DC-частині СЕС;
• з’єднання сонячних панелей у стрінги;
• прокладання ліній до інвертора;
• підключення до комутаційного та захисного обладнання;
• монтажу кабельних трас сонячних електростанцій.

Перед монтажем потрібно перевірити відповідність кабелю проєкту, параметрам інвертора, довжині лінії та умовам прокладання.

Що означає 1×6

Позначення 1×6 означає:

• 1 — одна струмопровідна жила;
• 6 мм² — номінальний переріз жили.

Переріз 6 мм² підбирають з урахуванням параметрів конкретної сонячної електростанції:

• струму у стрінгу;
• довжини кабельної траси;
• допустимих втрат напруги;
• схеми підключення фотомодулів;
• характеристик інвертора;
• способу прокладання кабелю;
• умов експлуатації.

Для правильного підбору перерізу потрібно орієнтуватися на проєктні розрахунки.

Чому кабель червоного кольору

У DC-частині сонячної електростанції важливо чітко розділяти плюсову та мінусову лінії. Червоний кабель зазвичай використовують для позначення плюсового провідника.

Це допомагає:

• швидше виконувати монтаж;
• не плутати полярність;
• зручніше підключати конектори;
• простіше перевіряти стрінги;
• швидше виконувати сервісну діагностику;
• підтримувати зрозумілу структуру кабельних трас.

Зазвичай червоний кабель використовується разом із чорним кабелем такого ж перерізу.

Застосування у системах СЕС

У сонячних електростанціях кабель H1Z2Z2-K 1×6 червоний може використовуватися для:

• прокладання плюсових DC-ліній;
• з’єднання сонячних панелей;
• підключення стрінгів;
• підключення до інвертора;
• підключення до DC-автоматів;
• підключення до запобіжників;
• підключення до обмежувачів перенапруги;
• роботи з комутаційними коробками;
• прокладання кабелю по монтажних конструкціях;
• комплектації нових і діючих об’єктів СЕС.

Схема підключення залежить від кількості панелей, конфігурації стрінгів, типу інвертора та проєктної документації.

Сумісні елементи

Кабель можна використовувати разом із:

• сонячними панелями;
• інверторами;
• PV-конекторами;
• DC-автоматами;
• DC-запобіжниками;
• обмежувачами перенапруги;
• комутаційними коробками;
• кабельними лотками;
• захисною трубою або гофрою;
• кабельними стяжками;
• кліпсами для фіксації кабелю.

Усі конектори, автомати та інші елементи потрібно підбирати відповідно до перерізу кабелю та параметрів DC-лінії.

Використання з PV-конекторами

Кабель H1Z2Z2-K 1×6 можна використовувати з відповідними PV-конекторами, які підтримують переріз 6 мм².

Перед підключенням потрібно перевірити:

• сумісність конектора з кабелем;
• переріз жили;
• правильність зачистки ізоляції;
• якість обтискання;
• полярність;
• щільність фіксації контакту;
• герметичність з’єднання;
• відсутність пошкодження ізоляції.

Неправильне обтискання або несумісний конектор можуть погіршити якість з’єднання у DC-лінії.

Використання на дахових СЕС

На дахових сонячних електростанціях кабель прокладають між панелями, уздовж профілів, у кабельних трасах або захисних каналах.

Під час монтажу потрібно:

• не залишати кабель вільно провисати;
• не допускати контакту з гострими краями;
• фіксувати кабель стяжками або кліпсами;
• уникати надмірного натягу;
• не притискати кабель кріпильними елементами;
• дотримуватися полярності;
• залишати розумний запас для підключення.

Акуратне прокладання кабелю спрощує подальший сервіс і зменшує ризик механічного пошкодження.

Використання на наземних СЕС

На наземних сонячних електростанціях кабель використовується для з’єднання фотомодулів, прокладання стрінгових ліній і підключення до інверторного обладнання.

Під час монтажу важливо враховувати:

• довжину кабельних трас;
• потребу у захисній трубі або лотку;
• можливі механічні навантаження;
• місця проходу людей або техніки;
• захист від натягу;
• спосіб фіксації до конструкції;
• доступність для перевірки;
• втрати напруги на довгих ділянках.

Для довгих трас параметри кабелю потрібно перевіряти розрахунком.

Як правильно підібрати кабель

Перед замовленням потрібно визначити:

• потрібний тип кабелю H1Z2Z2-K;
• переріз 1×6 мм²;
• потрібний колір;
• довжину кабелю;
• кількість стрінгів;
• параметри інвертора;
• струм у DC-лінії;
• спосіб прокладання;
• тип конекторів;
• потребу в захисті кабелю.

Не варто підбирати кабель лише за кольором. Основними параметрами залишаються тип кабелю, переріз, довжина траси та електричне навантаження.

Порядок монтажу

Рекомендована послідовність:

1. Перевірити відповідність кабелю проєкту.
2. Визначити потрібну довжину ділянки.
3. Підготувати кабельну трасу.
4. Відрізати кабель із необхідним запасом.
5. Перевірити цілісність ізоляції.
6. Підготувати PV-конектори або клемні з’єднання.
7. Зачистити кабель згідно з вимогами конектора.
8. Виконати обтискання або підключення.
9. Перевірити полярність.
10. Закріпити кабель на конструкції.
11. Захистити кабель від механічного пошкодження.
12. Перевірити лінію перед запуском.

Монтаж DC-кабелів повинен виконуватися з дотриманням правил електробезпеки та проєктної документації.

Ознаки правильного монтажу

Кабель змонтований правильно, якщо:

• колір відповідає прийнятій схемі полярності;
• ізоляція не має пошкоджень;
• кабель не натягнутий;
• немає різких перегинів;
• конектори встановлені якісно;
• полярність перевірена;
• кабель не торкається гострих країв;
• лінія акуратно зафіксована;
• немає провисання під панелями;
• кабельна траса доступна для огляду.

Рекомендації щодо використання

Перед монтажем потрібно перевірити:

• маркування H1Z2Z2-K;
• переріз 1×6 мм²;
• колір кабелю;
• виробника ГалКат;
• цілісність ізоляції;
• сумісність із конекторами;
• довжину траси;
• параметри інвертора;
• умови прокладання;
• вимоги проєкту.

Не рекомендується:

• використовувати кабель із пошкодженою ізоляцією;
• плутати полярність;
• залишати кабель без фіксації;
• прокладати кабель по гострих краях;
• надмірно згинати або натягувати кабель;
• використовувати несумісні конектори;
• виконувати обтискання невідповідним інструментом;
• застосовувати кабель без перевірки перерізу та навантаження.

Обмеження застосування

Кабель є частиною електричної системи, тому його правильний підбір залежить від багатьох факторів:

• струму у лінії;
• довжини траси;
• допустимих втрат;
• типу інвертора;
• кількості фотомодулів;
• схеми стрінгів;
• умов прокладання;
• типу захисного обладнання;
• вимог проєкту;
• правил електромонтажу.

Для великих, комерційних або відповідальних об’єктів параметри кабелю потрібно перевіряти технічним розрахунком.

Чому варто обрати кабель червоний H1Z2Z2-K 1×6

Основні переваги:

• спеціалізований сонячний кабель;
• переріз 1×6 мм²;
• червоний колір для зручного маркування;
• підходить для DC-ліній СЕС;
• використовується з фотомодулями та інверторами;
• сумісний із відповідними PV-конекторами;
• виробник ГалКат;
• вироблено в Україні;
• підходить для дахових і наземних систем;
• зручний для комплектації монтажних об’єктів.

Доставка та замовлення

Замовити кабель червоний H1Z2Z2-K 1×6 можна через кошик сайту Solensy або звернувшись до менеджера.

Для правильного підбору бажано повідомити:

• потрібну довжину кабелю;
• тип об’єкта;
• кількість стрінгів;
• модель інвертора;
• спосіб прокладання;
• потрібні конектори;
• населений пункт для доставки.

Менеджери Solensy допоможуть підібрати червоний і чорний сонячний кабель, PV-конектори, елементи DC-захисту та інші комплектуючі для монтажу сонячних електростанцій.

Як цей товар називають у Польщі

Польська назва:

Czerwony kabel solarny H1Z2Z2-K 1×6

Інші варіанти:

• kabel fotowoltaiczny czerwony 1×6;
• przewód solarny H1Z2Z2-K 6 mm²;
• czerwony kabel PV 6 mm²;
• przewód DC do instalacji PV;
• kabel do paneli fotowoltaicznych.

Польський опис:

Czerwony kabel solarny H1Z2Z2-K 1×6 służy do podłączania paneli fotowoltaicznych, stringów i urządzeń DC w instalacjach PV. Kolor czerwony ułatwia oznaczenie dodatniej linii.

Як цей товар називають у Німеччині

Німецька назва:

Rotes Solarkabel H1Z2Z2-K 1×6

Інші варіанти:

• PV-Kabel rot 6 mm²;
• Solarkabel H1Z2Z2-K 1×6 rot;
• rotes Gleichstromkabel für Photovoltaik;
• DC-Kabel für PV-Anlagen;
• Kabel für Solarmodule.

Німецький опис:

Das rote Solarkabel H1Z2Z2-K 1×6 wird für den Anschluss von Solarmodulen, Strings und DC-Komponenten in Photovoltaikanlagen verwendet. Die rote Farbe erleichtert die Kennzeichnung der Plusleitung.
