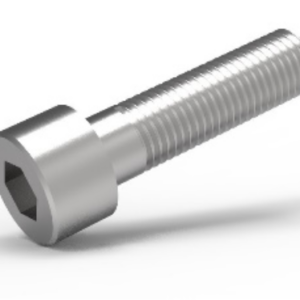

Болт INBUS М8/25 DIN912 A2

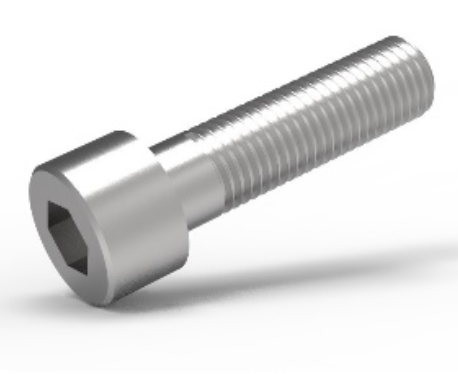

Болт INBUS DIN912 A2 М8/25

Болт INBUS DIN912 A2 М8/25 — кріпильний елемент із нержавіючої сталі, який застосовується для механічного з’єднання компонентів монтажних систем сонячних електростанцій.

Болт має циліндричну головку з внутрішнім шестигранником, що дозволяє виконувати встановлення та затягування відповідним шестигранним ключем. Номінальний діаметр різьби становить 8 мм, а довжина болта — 25 мм.

Завдяки використанню нержавіючої сталі A2 кріплення має корозійну стійкість у багатьох звичайних атмосферних умовах. Це робить його придатним для відповідних зовнішніх монтажних конструкцій.

Технічні характеристики

Крок різьби 1,25 мм і розмір ключа 6 мм відповідають стандартному виконанню DIN 912 М8. Для конкретної партії ці параметри слід звірити зі специфікацією.

Що означає маркування INBUS DIN912 A2 М8/25

У назві виробу зазначені основні параметри:

• INBUS — тип головки з внутрішнім шестигранником.
• DIN912 — стандарт гвинтів із циліндричною головкою та внутрішнім шестигранником.
• A2 — нержавіюча сталь.
• М8 — номінальний діаметр метричної різьби 8 мм.
• 25 мм — довжина болта від опорної поверхні головки до кінця стрижня.

Ці параметри необхідно враховувати при підборі болта до конкретного монтажного вузла.

Для чого використовується болт DIN912 у сонячних електростанціях

Під час встановлення фотомодулів використовуються різні механічні з’єднання. Частина з них передбачає застосування болтів із внутрішнім шестигранником.

Болт INBUS DIN912 може використовуватися для:

• фіксації крайніх притисків сонячних панелей;
• кріплення міжпанельних притисків;
• з’єднання окремих елементів монтажної конструкції;
• встановлення відповідних кронштейнів та допоміжних деталей;
• складання різьбових монтажних вузлів.

Застосування болта М8×25 залежить від геометрії притиску, монтажного профілю, гайки та інших компонентів.

Використання з крайніми притисками

Крайній притиск встановлюється на зовнішньому краї ряду сонячних панелей і призначений для фіксації рамки крайнього фотомодуля.

У сумісних системах болт М8×25 може забезпечувати механічне з’єднання притиску з монтажною основою.

Перед встановленням необхідно перевірити, чи достатня довжина болта для правильного різьбового зачеплення та фіксації вузла.

Використання з міжпанельними притисками

Міжпанельні притиски встановлюються між двома сусідніми фотомодулями.

Болт INBUS може проходити через монтажний отвір притиску та з’єднувати його з відповідною різьбовою гайкою або іншою кріпильною деталлю.

Важливо враховувати, що не всі притиски розраховані на болт довжиною 25 мм. Правильний типорозмір визначається конструкцією системи кріплення.

Нержавіюча сталь A2 — особливості матеріалу

Нержавіюча сталь A2 використовується для виготовлення кріпильних елементів, які потребують корозійної стійкості.

Основні особливості:

• корозійна стійкість у багатьох звичайних атмосферних умовах;
• можливість використання у відповідних зовнішніх конструкціях;
• відсутність потреби у звичайному цинковому покритті;
• застосування в монтажних системах сонячних панелей.

Для середовищ із високою концентрацією хлоридів або інших агресивних речовин необхідно окремо оцінювати придатність сталі A2.

Важливо: маркування A2 визначає матеріал, але не клас міцності болта. Позначення A2-70 або інший клас міцності можна вказувати лише після підтвердження виробником.

Чим відрізняється болт DIN912 від болта із шестигранною головкою

Основна відмінність полягає у формі головки та способі затягування.

Вибір залежить від конструкції монтажного вузла та доступного простору для інструмента.

Як правильно підібрати болт М8×25

Перед замовленням необхідно перевірити:

1. Діаметр різьби — М8.
2. Довжину болта — 25 мм.
3. Тип головки — DIN912.
4. Матеріал — нержавіюча сталь A2.
5. Крок різьби та сумісність із гайкою.
6. Необхідну глибину різьбового зачеплення.
7. Вимоги до класу міцності.
8. Умови експлуатації.

Для монтажних систем СЕС рекомендується використовувати болти, передбачені специфікацією конкретної системи кріплення.

Рекомендації щодо монтажу

Загальна послідовність встановлення:

1. Перевірити відповідність болта монтажному вузлу.
2. Підготувати сумісну гайку або різьбовий отвір.
3. Встановити деталі в проєктне положення.
4. Вставити болт у монтажний отвір.
5. Виконати попереднє закручування.
6. Перевірити положення компонентів.
7. Затягнути з’єднання з моментом, визначеним для конкретної монтажної системи.
8. Перевірити надійність готового вузла.

Під час роботи з нержавіючим кріпленням потрібно уникати заїдання різьби. За потреби застосовують сумісні засоби для різьбових з’єднань відповідно до вимог виробника системи.

Основні переваги

• Нержавіюча сталь A2.
• Метрична різьба М8.
• Довжина 25 мм.
• Циліндрична головка DIN912.
• Внутрішній шестигранник.
• Можливість використання з відповідними притисками фотомодулів.
• Застосування в монтажних системах сонячних електростанцій.
• Механічне з’єднання із сумісними гайками та іншими кріпильними елементами.

Рекомендації та обмеження

Не слід використовувати болт із невідповідною гайкою, замінювати ним кріплення іншої довжини без перевірки вузла або визначати допустиме навантаження лише за діаметром різьби.

Момент затягування залежить від класу міцності, характеристик з’єднання та вимог монтажної системи. Не рекомендується використовувати пошкоджені болти або кріплення з деформованою різьбою.
